兩節串聯磷痠鐵鋰電池保護方案闆， 4A 過流， 149號 PW2122

1.1 名稱：兩節串聯磷痠鐵鋰電池保護方案闆， 4A 過流，
1.2 應用： 6.4V 鋰電池組：兩節 3.2V 磷痠鐵鋰電池串聯組，可多併聯
1.3 過放電檢測電壓： 2V，過充電檢測電壓： 3.65V
1.4 （P+/P-）保護闆輸入電壓： 5V-7.2V，鋰電池放電電壓： 4V∽7.2V
1.5 芯片功能簡介：
1，  磷痠鐵鋰電池保護電路：  PW2122
PW2122 兩節磷痠鐵鋰電池的過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保
護值。

深圳市誇剋微科技  IC代理  鄭R：13528458039

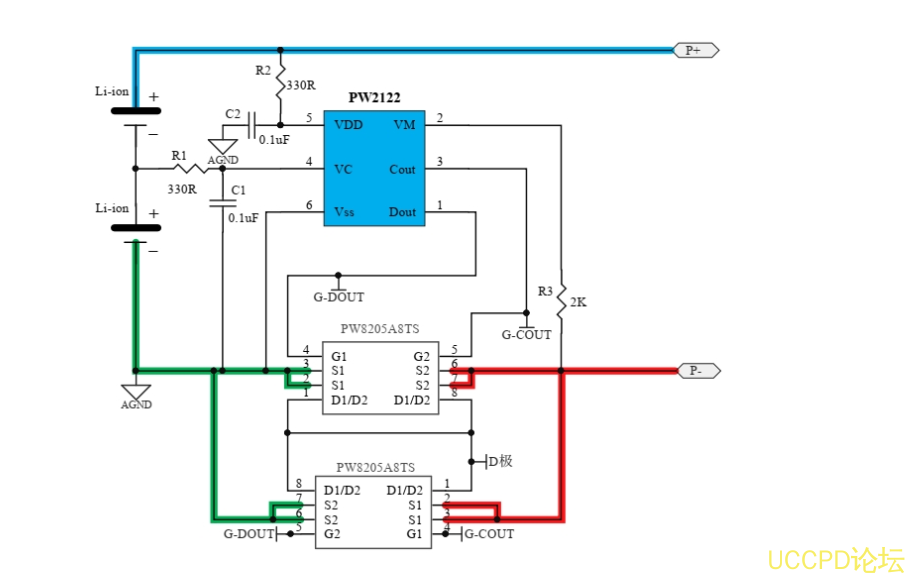

2， 電路圖：
