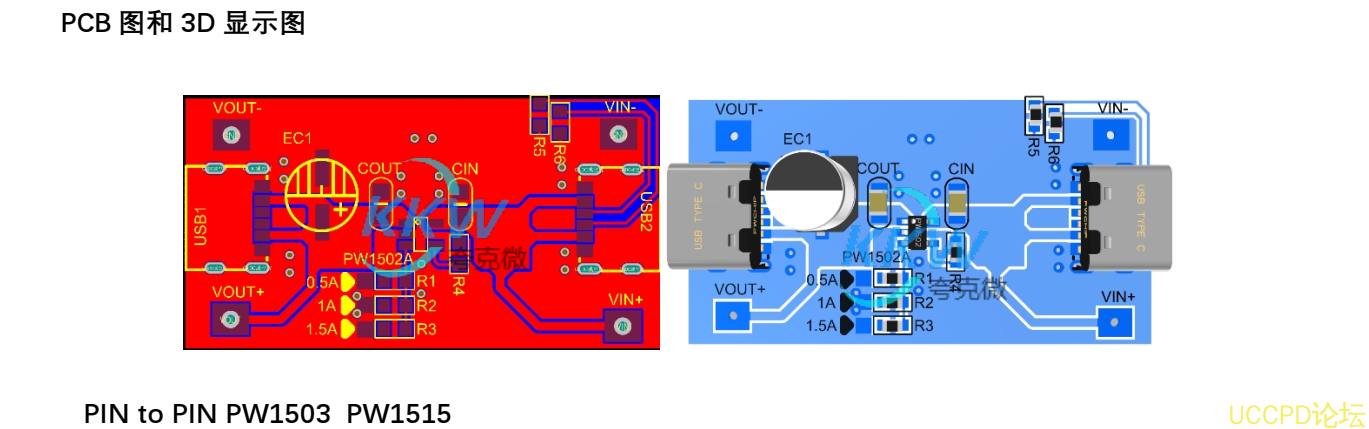

5V 輸入 USB 限流芯片模闆 PW1502A， 0.5A-1.5A 帶輸齣短路保護 151號 PW1502A

1.1 名稱： 5V 輸入 USB 限流芯片模闆 PW1502A， 0.5A-1.5A 帶輸齣短路保護
1.2 應用： USB 充電産品， 5V 供電電源
1.3 輸入電壓範圍 2.5V-5.3V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.5 芯片功能簡介：
1，  5V 限流芯片： PW 1502A

PW1502A 是一款限流芯片，可達 0.5A-2A 限流，適用於 5V 輸入限流應用。

深圳市誇剋微科技  IC代理  鄭R：13528458039

2， 電路圖：
