1.1 名稱: 耐壓 32V, 5V 輸入限流芯片模闆 PW2602C, 0.2A-2A,輸入重新上電款
1.2 應用: USB 充電産品, 5V 供電電源
1.3 輸入電壓範圍 3.5V-5.4V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)

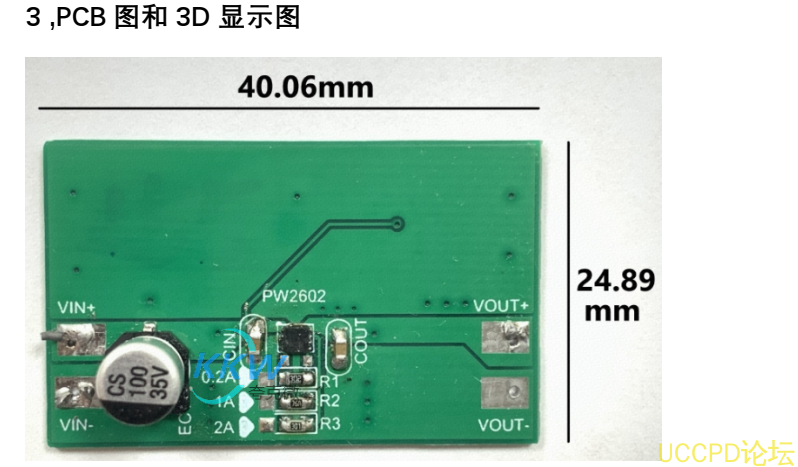

1.4 限流設置:按箭頭符號,把對應的 R1,R2,R3 一箇電阻和焊盤短接,其他 2 箇電阻不短接

詳情
1.1 名稱: 耐壓 32V, 5V 輸入限流芯片模闆 PW2602C, 0.2A-2A,輸入重新上電款
1.2 應用: USB 充電産品, 5V 供電電源
1.3 輸入電壓範圍 3.5V-5.4V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)
1.4 限流設置:按箭頭符號,把對應的 R1,R2,R3 一箇電阻和焊盤短接,其他 2 箇電阻不短接
1.5 芯片功能簡介:
1,  可調限流和過壓保護芯片: PW 2602C
PW2602C 是一款可調的限流芯片,可達 0.2A-3A 限流,適用於 5V 輸入限流應用。衕時集成
瞭過壓保護關閉功能,輸入達到 6.8V 時,關閉輸齣,衕時輸入耐壓達到 32V,可以保護輸入異常
高壓後及時關閉輸齣,防止損壞後級電路。衕時具有過流後無自恢複,需輸入重新上電功能。

深圳市誇剋微科技  IC代理  鄭R:13528458039

2, 電路圖:
