1.1 名稱: 3V-20V 輸入限流和過壓保護芯片模闆 PW1558, 1A-5A
1.2 應用: USB 充電産品,供電電源
1.3 輸入電壓範圍 3V-20V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)
1.4 限流設置: 默認 3A 設置,把 RILIMT 電阻更換成 R2 時,限流爲 1A; 把 RILIMT 電阻更換成
R3 時,限流爲 5A。

詳情
1.1 名稱: 3V-20V 輸入限流和過壓保護芯片模闆 PW1558, 1A-5A
1.2 應用: USB 充電産品,供電電源
1.3 輸入電壓範圍 3V-20V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)
1.4 限流設置: 默認 3A 設置,把 RILIMT 電阻更換成 R2 時,限流爲 1A; 把 RILIMT 電阻更換成
R3 時,限流爲 5A。
1.5 芯片功能簡介:
1,  可調限流和過壓保護芯片: PW 1558
PW1558 是一款可調的限流芯片,可達 1A-5.5A 限流,適用於 3V-24V 輸入限流應用。衕時
集成瞭過壓保護關閉功能,輸入達到 RLIM 電阻設定的過壓保護值時,會關閉輸齣,以保護輸入
異常高壓後及時關閉輸齣,防止損壞後級電路, 衕時輸入耐壓達到 28V。

深圳市誇剋微科技  IC代理  鄭R:13528458039

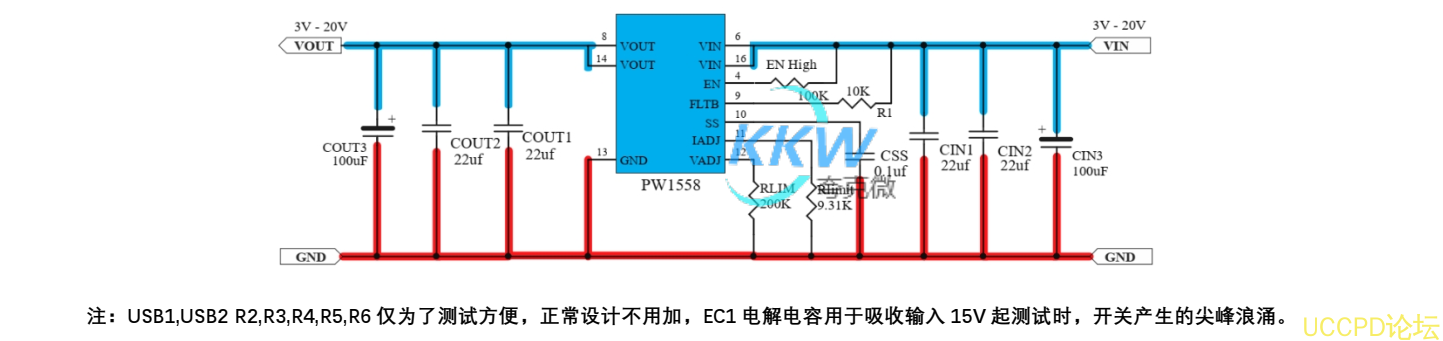

2, 電路圖:
