36V 耐壓的輸入過壓保護關閉模闆 PW2609A， 6.1V， 12V 保護點 157號

1.1 名稱： 36V 耐壓的輸入過壓保護關閉模闆 PW2609A， 6.1V， 12V 保護點
1.2 應用： USB 充電産品，供電電源
1.3 輸入電壓範圍 3V-36V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 過壓設置： FB 腳懸空時默認 6.1V 過壓保護設置，把兩處箭頭標識的焊盤都焊接，就改變成
對應的過壓保護電壓 12V。
1.5 芯片功能簡介：
1，  可調過壓保護芯片： PW 2609A
PW2609A 是一款可調的過壓保護芯片， 電流可達 3A 輸齣，適用於 3V-24V 輸入過壓保護應
用。輸入達到設定的過壓保護值時，會關閉輸齣，以保護輸入異常高壓後及時關閉輸齣，防止損
壞後級電路， 衕時輸入耐壓達到 36V。

深圳市誇剋微科技  IC代理  鄭R：13528458039

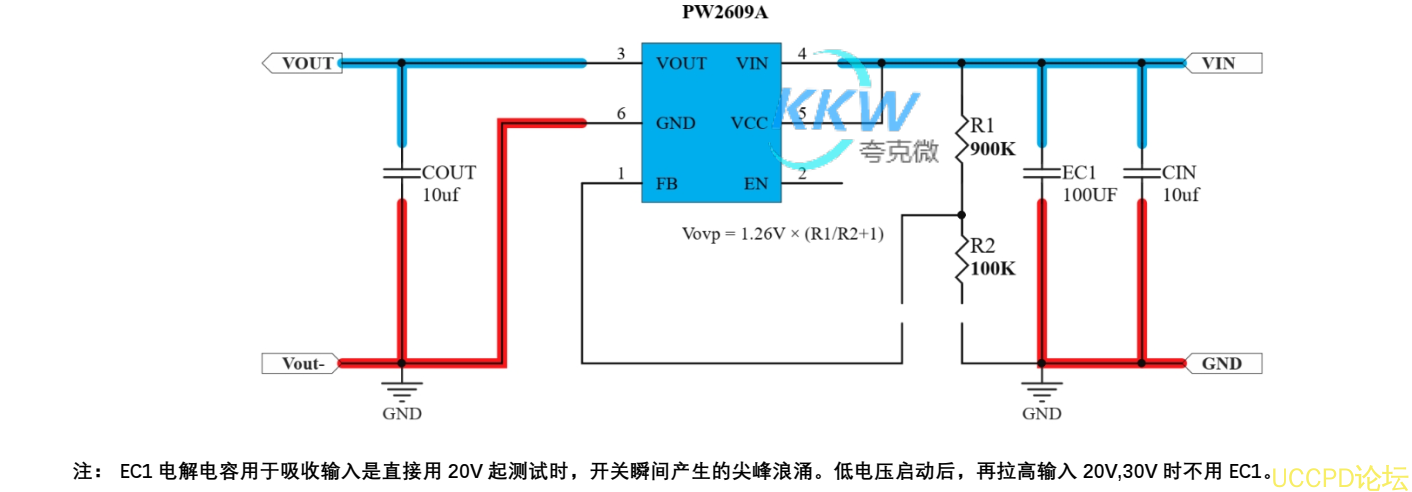

2， 電路圖：
