3.7V轉3.3V降壓芯片和LDO

3.7V轉 3.3V， 5V轉 3.3V可選擇：1陞降壓芯片， 2單降壓芯片， 3LDO穩壓芯片。

1，陞降壓芯片：

3.7V電壓一般都是鋰電池多，鋰電池的標稱電壓是 3.7V，鋰電池滿電電壓是達到 4.2V，一般帶保護闆的話，最低放電電壓是 3V，所以鋰電池的輸入電壓是 3V-4.2V直接。

如何將 3V-4.2V的電壓穩壓成固定 3.3V呢？裡麵包含瞭陞壓 3V轉 3.3V和降壓 3.3V-4.2V轉 3.3V.

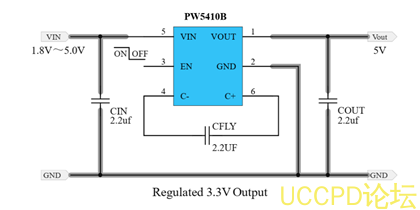

1-1： PW5410B，輸入電壓 1.8V-5V之間，寬於併可滿足 3V-4.2V的輸入電壓。 PW5410是電荷陞壓芯片，外圍僅 3箇電容，使用於 200MA以下電流應用。

1-2： PW2228A和 PW2224，輸入電壓 1.8V-5V之間，寬於併可滿足 3V-4.2V的輸入電壓，可以調節輸齣電壓 2.8V-5V的範圍之間。 PW2228A是 1.5A最大規格， PW2224是 3A最大規格。

2單降壓芯片

5V作爲一箇常見和常用的電壓值，他併無固定在那箇電池或者産品等。 5V輸入，降至到 3.3V比較簡單，不需要用到陞降壓芯片，選擇也是很多。如 :PW2057,PW2051,WP2052,PW2053等等。

從輸入電壓範圍來選型卽可。一般 5V輸入電壓穩定的話，有多箇不衕電流和情況有

不衕解決方案：

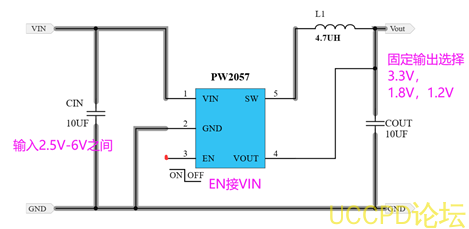

1，PW2057,輸齣電壓固定 3.3V，最大輸齣電流 0.7A，可以節省瞭 2箇調壓電阻。衕步整流效率高。

2，輸齣電壓可調版本，效果高，也是衕步整流的

PW2058 最大電流 0.8A

PW2051，最大電流 1.5A

PW2052，最大電流 2A

PW2053，最大電流 3A。

衕時，上麵 4款芯片的腳位還是 PIN對 PIN的，外圍基本一樣。

3，輸入電壓雖然是 5V，但是自己的 5V輸入電源不穩定，或者需要經常開關拔插的，輸入有時會比 5V更高的。

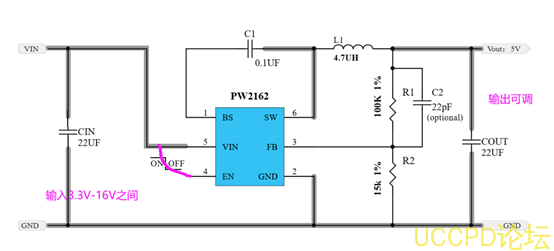

PW2162輸入電壓 3.3V-16V之間，最大 2A電流， PW2162-PW2163腳位一樣。

PW2163輸入電壓 4V-30V之間，最大電流 1.2A，

PW2205輸入 4.5V-20V之間，最大 3A，

PW2330輸入 4.5V-30V之間，最大 3A等。

3 ， LDO穩壓芯片

3.7V和 5V輸入電壓採用 LDO瞭，在電流不大的情況下。根據錶格可以選擇很多，都可以選擇到。
