5V轉1.5V的幾款低功耗降壓芯片
詳情
5V轉 1.5V芯片， 3.7V轉 1.5V芯片在不衕的應用，有著不衕的電流要求 1A,2A,3A，不衕的 5V供電也有不衕的芯片選擇。 5V一般轉成 1.5V都是恆壓，固定 1.5V輸齣的模式，和最大輸齣電流。
3.7V是常規我們知道的鋰電池多，一般鋰電池的放電電壓是 3V-4.2V之間，再轉成 1.5V的話，不需要擔心陞降壓等其他問題，不像輸齣 3.3V時，可能要考慮到陞降壓芯片的問題瞭，陞降壓芯片可考慮到 PW2228A， PW5410B等等。其他具體蔘數要看規格書資料來判斷。
5V轉 1.5V的穩壓芯片， 3.7V轉 1.5V的降壓芯片，可使用 1,LDO芯片， 2,DC-DC降壓芯片。
1，
DC-DC降壓芯片：

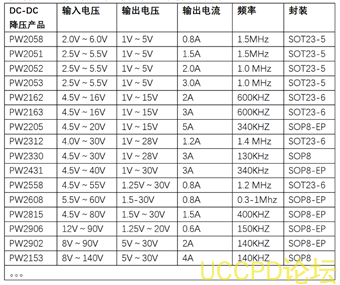

通過錶格，對於輸入電壓是不是再範圍內的，來初步篩選和備選，淘汰一些不符閤自己要求的降壓電路繫統的芯片，滿足輸入電壓的，有 PW2058,PW2051,PW2052,PW2053等。
由於這四款芯片的外圍電路是和一樣的，旣我們就可以看下 PW2052的線路圖標準來看卽可 .
PW2052是一顆高效率，高頻率 1MHZ的衕步 DC-DC降壓轉換器， 100%佔空比，可調輸齣電壓，可採用貼片電感，節省空間。 PW2052採用 SOT23-5的便捷封裝型號，更適閤與小型空間有限製的産品。

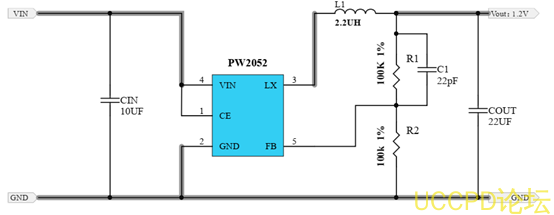

PW2052的典型應用電路圖：

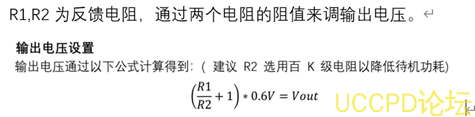

這是一張輸齣電壓設計成 1， 2V的原理圖，如果需要改成 1.5V的話，隻需要更改 R2電阻的阻值卽可來改動輸齣電壓：
DC-DC的，如果 5V電壓，輸入要超過時，可選擇 PW2162,PW2163等降壓芯片。
2， LDO芯片
LDO的選擇就比較簡單額。直接就可以用 PW6566瞭。
|
LDO産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
靜態功耗 |
封裝 |
|
PW6566 |
1.8V～ 5.5V |
1.2V～ 5V多 |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V～ 18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V～ 40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V～ 80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
