代理PW4053芯片，5V 輸入，三節串聯鋰電池便捷充電器

産品概述
      PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的陞壓充電管理 IC。
PW4053 集成功率 MOS，採用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低 BOM 成本。 PW4053 的陞壓開關充電轉換器的工作頻率爲 500KHz，轉換效率爲90%。
    PW4053 輸入電壓爲 5V，內置自適應環路，可智能調節充電電流大小，防止拉垮適配器輸齣，可匹配所有適配器。
    PW4053 提供 SOP8-EP 封裝形式， 工作溫度額定範圍爲-40℃至 85℃。
産品特點
⚫ USB 5V 輸入異步開關陞壓充電
⚫ 工作電壓 3.5～ 6V，芯片耐壓 18V，內部集成高壓晶體管
⚫ 最大 1.2A 充電電流，外部電阻可調
⚫ NTC 功能
⚫ 陞壓充電效率 90%
⚫ 自動調節輸入電流，匹配所有適配器
⚫ 支持 LED 充電狀態指示
⚫ 內置功率 MOS
⚫ 500KH 開關頻率
⚫ 輸齣過壓，短路保護
⚫ 輸入欠壓，過壓保護
⚫ IC 過溫保護
⚫ ESD 4KV
應用範圍
⚫ 鋰電電池包
⚫ 對講機
⚫ 玩具
⚫ 藍牙音箱
⚫ POS 機
⚫ 電子煙

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

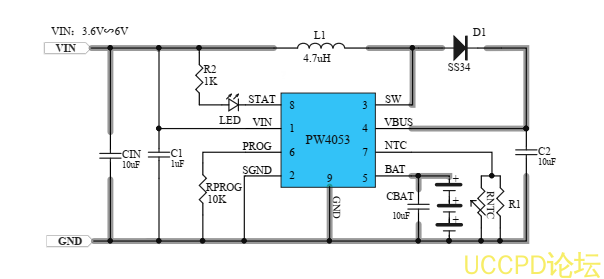

典型應用電路

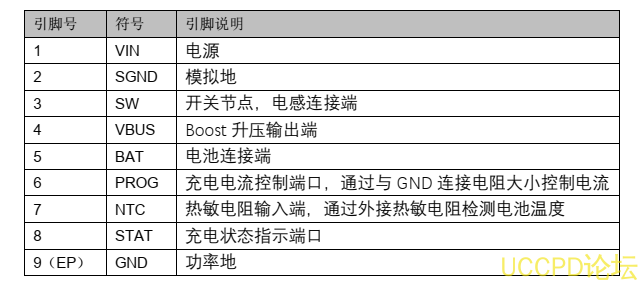

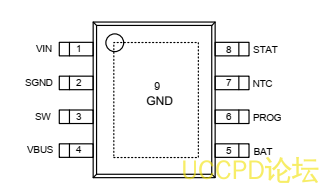

引腳配置 / 説明

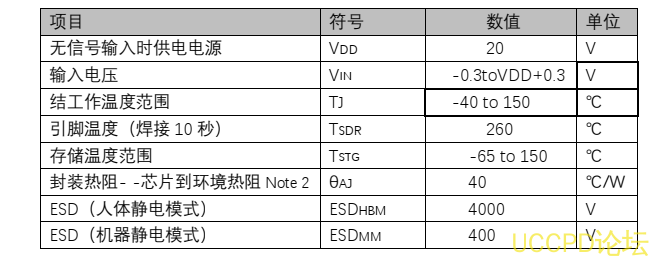

絶對最大額定值 （Note 1）

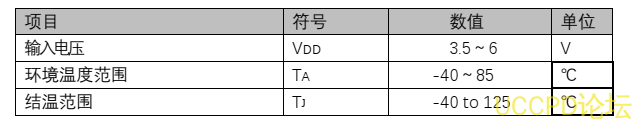

推薦工作環境

Note 1.上述蔘數僅僅是器件工作極限值，不建議器件的工作條件超過此極限值，否則會對器件的可靠性及壽命産生影響，甚至造成永久性損壞。
Note 2.PCB 闆放置 PW4053 的地方，需要有散熱設計。使得 PW4053 底部的散熱片和 PCB 闆的散熱區域相連，併通過過孔和地相連。
