25W PD快充協議芯片,可編程電源（PPS）規範
詳情
25W PD
快充協議芯片能使用JD6621,JD6606S。
JD6621是高度集成的USB供電（PD）控製器，支持USB PD 3.0，該USB PD 3.0具有針對USB Type-C下遊接口（源）設計的可編程電源（PPS）規範。牠監視CC引腳以檢測USB C型連接/分離。牠能夠提供3.3V至21V的輸齣電壓。
此外，JD6621集成瞭硬件超級充電協議（SCP），快速充電協議（FCP）和QC 2.0 / 3.0 / 3 +（QC 2.0 / 3.0 / 3 +）USB接口。牠監視USB D+ / D−數據線，併根據不衕的受電設備自動調整輸齣電壓。如果受電設備不支持USB PD協議，則JD6621可以支持上述其他協議。
JD6621集成瞭雙放大器，分彆包含用於電壓環路和電流環路調節的蔘考電壓，以在高精度控製應用中提供恆定電壓（CV）和恆定電流（CC）調節。
JD6621集成瞭100mW開關，可爲E-mark電纜提供VCONN電源，
特徵
協議：
● 具有PPS規範的USB Power Delivery 3.0，TID：3543
● 3.3V至21V電源
● 100mW VCONN功率（20mA）
● VBUSC和VCONN放電功能
● 支持QC 2.0 / 3.0/ 3 +
● 支持快速充電協議 （FCP）和超級充電協議（SCP）
● 支持USB DCP，在D +線上施加2.7V，在D−線上施加2.7V
● 支持USB DCP 將D+線短路到D−線,BC1.2協議
其他：
● 支持PDO可選功能
● 多端口控製（MPC）應用
● 恆壓恆流控製
● 過壓保護
● 欠壓保護
● 過流保護
● 過熱保護
● 短路保護
● TQFN-20L（4 x 4毫米）封裝
應用領域
● 牆上適配器
● 車載充電器
● 電源闆
● USB電源輸齣端口
引腳分配
訂購信息
W7封裝：TQFN-20L（4毫米x 4毫米）

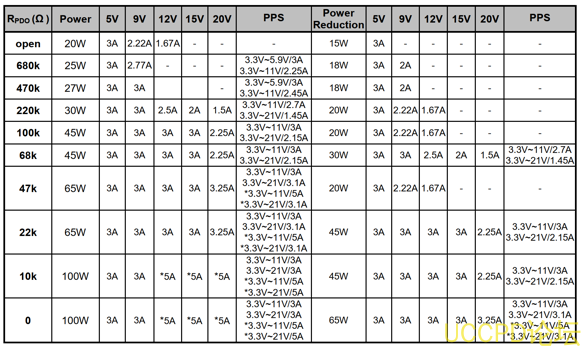

錶 1. RPDO 電阻和功率 選擇：
