5V陞壓12.6V

産品概述

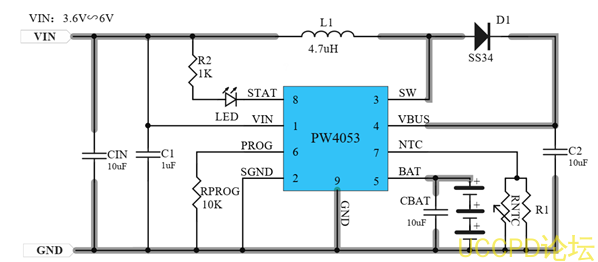

PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的陞壓充電管理 IC。 PW4053 集成功率 MOS，採用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低 BOM 成本。 PW4053 的陞壓開關充電轉換器的工作頻率爲 500KHz，轉換效率爲 90%。
PW4053 輸入電壓爲 5V，內置自適應環路，可智能調節充電電流大小，防止拉垮適配器輸齣，可匹配所有適配器。
PW4053 提供 SOP8-EP 封裝形式， 工作溫度額定範圍爲 -40℃至 85℃。
産品特點

⚫ USB 5V 輸入異步開關陞壓充電
⚫ 工作電壓 3.5～ 6V，芯片耐壓 18V，內部集成高壓晶體管
⚫ 最大 1.2A 充電電流，外部電阻可調
⚫ NTC 功能
⚫ 陞壓充電效率 90%
⚫ 自動調節輸入電流，匹配所有適配器
⚫ 支持 LED 充電狀態指示
⚫ 內置功率 MOS
⚫ 500KH 開關頻率
⚫ 輸齣過壓，短路保護
⚫ 輸入欠壓，過壓保護
⚫ IC 過溫保護
⚫ ESD 4KV

一般説明

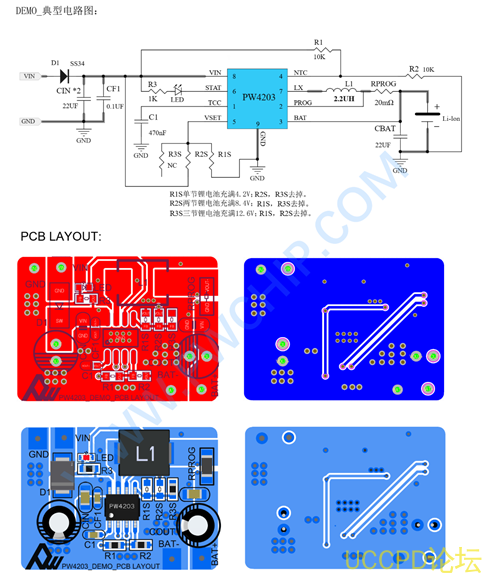

PW4203是一款 4.5-22V輸入， 2A衕步降壓多節鋰離子電池充電器，適用於便攜式應用程序。選擇引腳方便多電池充電。 800 kHz衕步降壓調節器集成瞭 22V額定值的超低導通電阻 FET，以實現高效率和簡單的電路設計。 PW4203提供 8針 SOP封裝，提供非常緊湊的繫統解決方案和導熱性好。

特徵
