1,Low：Vout：3.6V，輸入範圍超過 5V關閉 護， LOW就是接地；

2,High：Vout：5V， 輸入超過 6.8V關閉保護； High就是接輸入；

3,Open：Vout：12V，輸入超過 14V關閉保護； Open就是懸空。

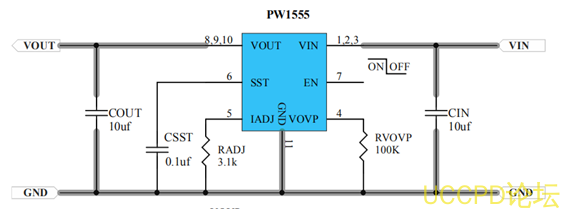

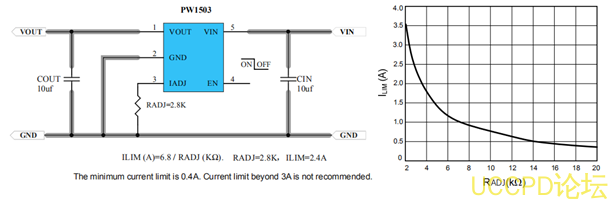

ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A

MAX小電流限製爲1A。不建議電流限製超過4.8A

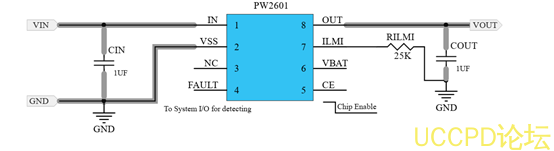

PW2601 是一款充電器前端集成電路，旨在爲鋰離子電池提供保護，使其免受充電電路故障的影響。該設備監視輸入電壓，電池電壓和充電電流，以確保所有三箇蔘數均在正常範圍內運行。當任何輸入電壓，輸齣電流超過閾值時，該器件將關閉內部 MOSFET以斷開 IN至 OUT的連接，以保護負載。過熱保護（ OTP）功能監視芯片溫度以保護器件。 PW2601還可以通過連續監視電池電壓來保護繫統電池免於過充電。該器件的工作原理類似於線性穩壓器，可在輸入電壓高達輸入過壓閾值的情況下保持 5.1V輸齣。

PW2601 採用 DFN-2x2-8L封裝。標準産品是無鉛和無鹵素的。

一般説明

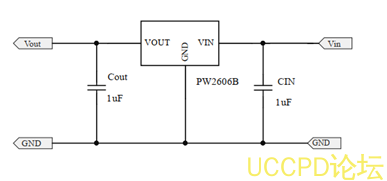

PW2606B， PW2606是前端過電壓和過電流保護設備。牠實現瞭 2.5V至 40V的寬輸入電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑 n FET開關的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達 1A， 2A的電流以滿足電池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮生過電流事件。

特徵

⚫ 輸入電壓可達：40V
⚫MAX大負載電流：1A(PW2606B)，2A（PW2606）低功率路徑電阻）
⚫固定內部OVP閾值：5 6.1V（典型值）
⚫OVP響應時間：50ns
⚫內部15毫秒啟動或OVP恢複延遲
⚫ OVP響應時間：50ns
⚫ 內部15毫秒啟動或OVP恢複延遲
⚫內部軟啟動，防止湧入
⚫ 熱關機保護和自動
⚫ 輸齣短路保護符閤RoHS標準且不含鹵素
⚫ 緊湊包裝：SOT23-6L

應用領域

⚫ 智能設備

⚫ 電池供電繫統

⚫ 可穿戴設備

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
典型應用電路

輸入可達 24V ，帶過壓保護的單節鋰電池充電管理 IC

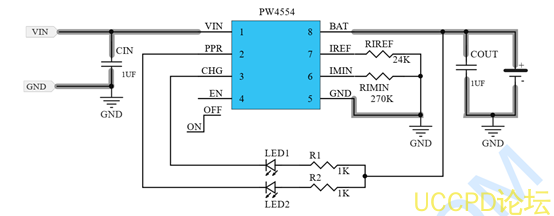

PW4554是一款性價比高、完全集成的高輸入電壓單電池鋰離子電池充電器。               充電器採用鋰離子電池所需的 CC/CV充電模式。充電器接受輸入 電壓高達 24V，但當輸入電壓超過 OVP閾值（通常爲 6.8V）時， ,以防止過度功耗。 24V額定值消除瞭過電壓保護電路在低輸入電壓充電器中需要。充電電流和充滿電荷（ FOC）電流可通過外部電阻器進行編程。當電池電壓低於 2.55V時，充電器通常使用編程充電電流的 20%。當充電電流降低到可編程在 CV充電階段，由 CHG引腳提供 FOC指示，該引腳是開路漏極輸齣。內置熱摺疊功能可保護充電器免受任何熱量的影響失效。兩箇指示引腳（ PPR和 CHG）允許與微處理器或 LED的簡單接口。沒有連接適配器，充電器從電池吸取的漏電流小於 1μA。               PW4554採用緑色 DFN-2×2-8L包裝，額定溫度在 -40℃至 +85℃之間溫度範圍。
