USB 口过流限流开关，短路保护芯片控制器
概述
PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。
PW1503采用薄型SOT23-5封装，提供可调电流版本。
特征
l 400MA-3000MA可调节负载电流能力PW1503
l 200MA-2000MA可调节负载电流能力PW1502
l 可编程电流限制
l 过温保护
l 反向阻断（无体二极管）
l 停机时，VOUT可强制高于VIN
l 符合RoHS标准
l 输出短路保护
l EN开关控制（完全关断）
应用
l USB充电器
l 公共场所多USB充电器
l USB加密狗
l minipic配件

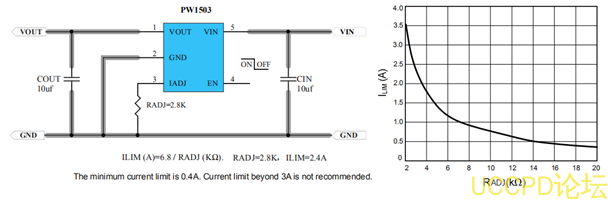

典型应用电路 PW1503：Radj电阻和输出限流电流关系表
30V过压保护，4.8安培可调限流开关芯片
一般说明
PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护N沟FET的极低RDS（ON）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率在启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和过流，短路保护的自我恢复。这种集成电路和小的DFN3X3-10封装面积提供了小的PCB面积应用。
特征
l 输入电压范围从2.5V到15V，浪涌可达30V
l 集成保护开关：40 mΩ
l 可编程软启动时间
l 可编程电流限制
l 短路保护
l 可选输入范围和锁压输出电压阈值。
l 启用接口引脚
l 热关机保护和自动恢复
l 输入关闭保护
l 紧凑型包装：DFN3X3-10
应用
l 服务器
l 服务PC
l 笔记本电脑
l 迷你键盘

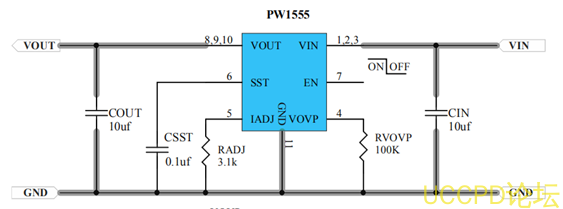

典型应用电路
VOVP选择输入电压范围：
1,Low：Vout：3.6V，输入范围超过5V关闭 护，LOW就是接地；
2,High：Vout：5V， 输入超过6.8V关闭保护；High就是接输入；
3,Open：Vout：12V，输入超过14V关闭保护；Open就是悬空。
ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A
MAX小电流限制为1A。不建议电流限制超过4.8A

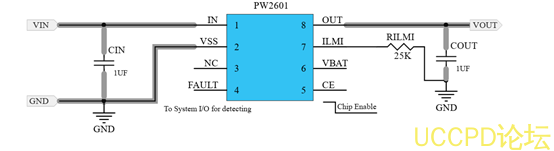

固定5.1V输出，输入可达24V，6.8V输入过压保护，可调限流1.5A控制IC
PW2601是一款充电器前端集成电路，旨在为锂离子电池提供保护，使其免受充电电路故障的影响。该设备监视输入电压，电池电压和充电电流，以确保所有三个参数均在正常范围内运行。当任何输入电压，输出电流超过阈值时，该器件将关闭内部MOSFET以断开IN至OUT的连接，以保护负载。过热保护（OTP）功能监视芯片温度以保护器件。 PW2601还可以通过连续监视电池电压来保护系统电池免于过充电。该器件的工作原理类似于线性稳压器，可在输入电压高达输入过压阈值的情况下保持5.1V输出。
PW2601采用DFN-2x2-8L封装。标准产品是无铅和无卤素的。
一般说明

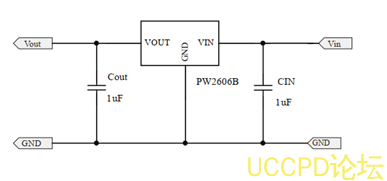

PW2606B，PW2606是前端过电压和过电流保护设备。它实现了2.5V至40V的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径nFET开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达1A，2A的电流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路，以防止发生过电流事件。
特征
⚫ 输入电压可达：40V
⚫MAX大负载电流：1A(PW2606B)，2A（PW2606）低功率路径电阻）
⚫固定内部OVP阈值：5 6.1V（典型值）
⚫OVP响应时间：50ns
⚫内部15毫秒启动或OVP恢复延迟
⚫ OVP响应时间：50ns
⚫ 内部15毫秒启动或OVP恢复延迟
⚫内部软启动，防止涌入
⚫ 热关机保护和自动
⚫ 输出短路保护符合RoHS标准且不含卤素
⚫ 紧凑包装：SOT23-6L
应用领域
⚫ 智能设备
⚫ 电池供电系统
⚫ 可穿戴设备
