锂电池升压芯片，IC电路图资料

1， 锂电池升降压固定3.3V输出，电流150MA，外围仅3个电容

2， 锂电池升压固定5V输出，外围仅3个电容

3， 锂电池DC-DC升降压芯片，输出1-2A

4， 锂电池升压5V 600MA，8uA低功耗

5， 锂电池升压到5V, 8.4V,9V

6， 锂电池升压到5V,8.4V,9V,12V

7， 锂电池升压5V2A

8， 锂电池升压5V3A

9， 锂电池充电管理IC，可实现边充边放电

10， 锂电池稳压LDO，和锂电池DC-DC降压大电流芯片

1,   PW5410B是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。PW5410B的输入电压范围1.8V-5V，输出电压3.3V固定电压，输出电流高达100MA。外围元件仅需要三个贴片电容即可组成一个升压电路系统。

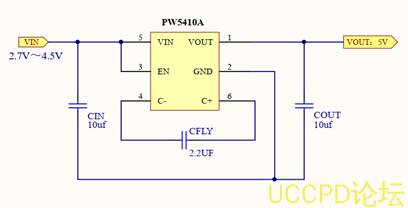

2,  PW5410A是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。PW5410A的输入电压范围2.7V-5V，输出电压5V固定电压，输出电流高达250MA。外围元件仅需要三个贴片电容即可组成一个升压电路系统。

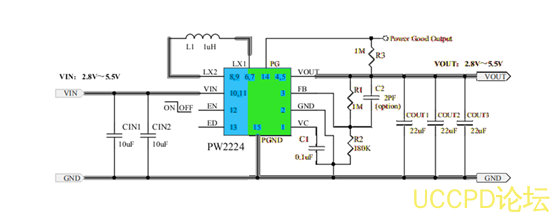

3,  PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。它提供降压和升压模式之间的自动转换。PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。直流/直流变频器在轻负载下以脉冲跳频方式工作。可以禁用省电模式，强制PW2224在FPWM模式下运行。在关机。PW2224采用TDFN3X4-14包装。

特征

l  2.8V~5.5V输入电压运行

l  可调输出电压从2.8V到5.5V

l  96%效率DC/DC变换器

l  VIN>3.6V时3.3V时的3A输出电流

l  Buck和Boost之间的自动转换模式

l  轻载时的脉冲跳跃模式效率

l  内部软启动

l  DC/DC转换器可设置为较低轻载静态电流

l  固定2.4MHz频率和可能同步

l  内置循环电流限制和过电压保护

l  内置热关机功能

l  电源良好功能

l  TDFN3X4-14包装（3mmx4mm）

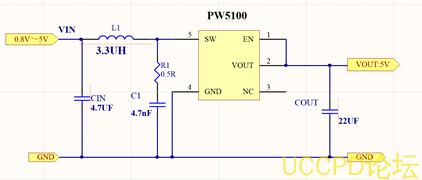

4,   PW5100  是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压， 调节步进为 0.1V。PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz， 支持小型的外部电感器和输出电容器， 同时又能保持超低的静态电流，实现MAX高的效率。
产品特点
⚫   MAX 大效率可达： 95％
⚫   MAX 高工作频率： 1.2MHz
⚫   超低启动电压： 0.7V@Io=1mA
⚫   宽输入电压范围： 0.7V～ 5.0V
⚫   输入静态电流： 10uA@VIN=2.0V
⚫   输出电压可选： 3.0V～ 5.0V@step=0.1V
⚫   输出电压精度： ±2.5%
⚫   低纹波,低噪声： ±10mV@Io=50mA
⚫   使能关断控制： ≤ 0.2V（低电平）， ≥ 0.4*Vout（高电平）

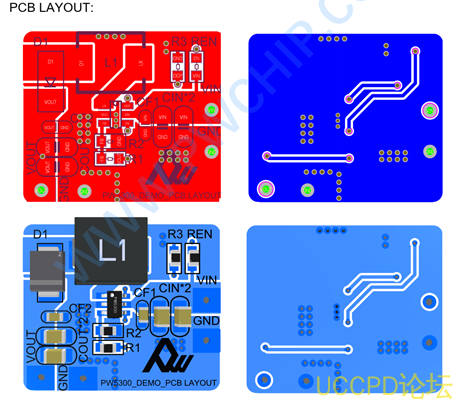

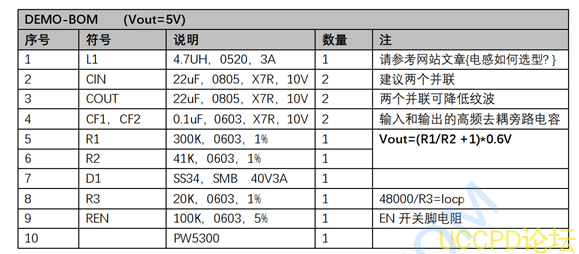

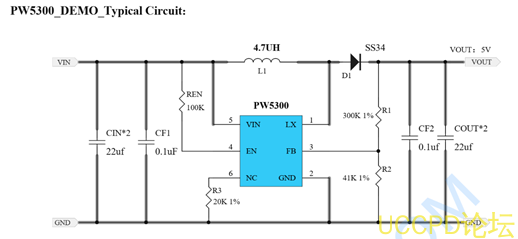

5,  PW5300是电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效率高的功率效率。内部补偿网络还可以程度地减少了6个外部元件的数量。误差放大器的同相输入连接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流。 PW5300采用SOT23-6L封装，为应用提供节省空间的PCB。

特点：

l  可调输出MAX达12V

l  内部固定PWM频率：1.0MHz

lPrecision Feedback Reference Voltage: 0.6V (±2)

l  内部0.2Ω，2.5安，16V功率MOSFET

l  关断电流：0.1μA

l  过温保护，过压保护

l  可调过电流保护：0.5A〜2.5A（Vin端）

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

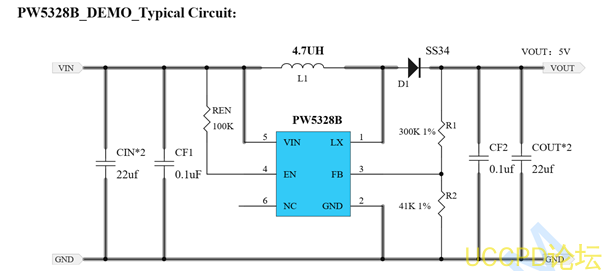

6, PW5328B是一款恒定频率，6引脚SOT23电流模式升压转换器，适用于小型，低功耗应用。 PW5328B的开关频率为1.2MHz，允许使用高度小于2mm的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。PW5328B具有在轻负载时自动切换到脉冲频率调制模式的功能。 PW5328B包括欠压锁定，电流限制和热过载保护，以防止在输出过载情况下损坏。 PW5328B采用6引脚小型SOT-23封装。

特点：

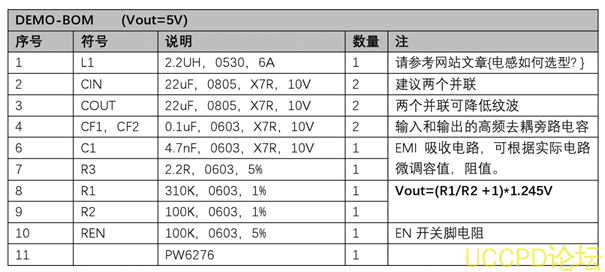

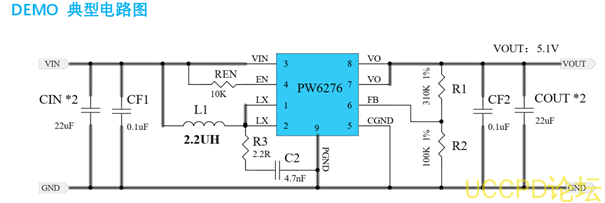

7, PW6276是一颗高效同步升压转换芯片，锂电池输入升压输出可达5V2.4A。内部集成低阻抗功率 MOS。 具有短路保护功能内部集成软启动电路，无需外部补偿电容，外部反馈网络。
PW6276采用 SOP8-EP 封装配合较少的外围原件使其非常适用于便携式产品。
特点
⚫ 工作频率 500KHz
⚫ 内部集成同步整流 MOS，无需外部整流二极管
⚫ 外部反馈网络，输出电压可调节
⚫ 恒流短路保护模式
⚫ 电流模式，响应速度快
⚫ 内部过流保护功能

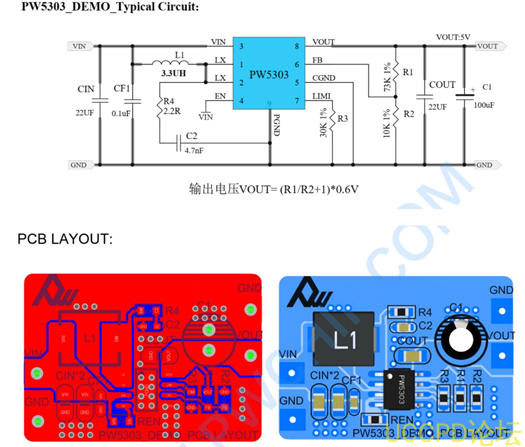

8,  锂电池 3.7V 升压 5V3A 功率芯片，PW5303是具有PWM/ PSM控制的电流模式升压DC/DC转换器。 它的PWM电路具有内置的30mΩ高端开关和30mΩ低端开关，使该稳压器具有很高的功率效率。内部补偿网络还将外部元件的数量减少到仅6个。内部0.6V电压连接到误差放大器的同相输入作为精密基准电压。内置的软启动功能可以减少浪涌电流。 具有PWM / PSM控制的电流模式
特征
输入电压范围： 2.4V〜4.5V
可调输出高达 5.3V
关断电流： <1uA
振荡器频率： 500KHz
参考电压： 0.6V +/-2
关机期间断开负载
逐周期电流限制
低 RDS（on）：高端和低端均为 30mΩ
保护： OTP， OCP， SCP
内部补偿
内部软启动： 7ms
封装： SOP8-EP

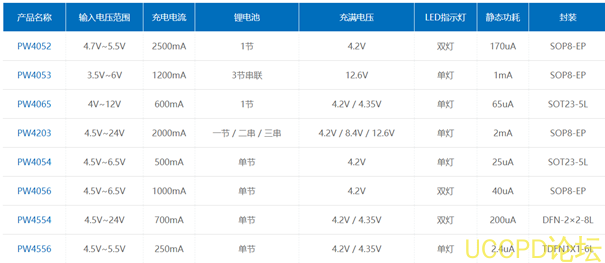

9,  搭配的锂电池充电 IC ，实现边充边放电。

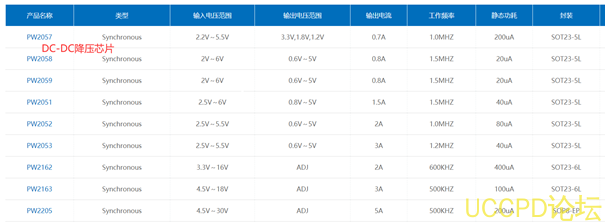

10,搭配的锂电池稳压LDO芯片，和降压芯片
