干电池1.5V升压3.3V芯片电路图
- 2021-04-10 14:19:00
- 夸克微 原创
- 2336
1.5V升压 3.3V的芯片
PW5100 是一款大效率、 10uA低功耗、低纹波、高工作频率 1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压可低 0.7V，输入电压范围 0.7V-5V之间，输出电压可选固定输出值，从 3.0V， 3.3V， 5.0V 的固定输出电压 .开关电流 1.5A.输出电流可达 600MA
PW5100适用于 1节干电池 1.5V/镍氢电池 1.2V， 2节干电池 /镍氢电池， 3节干电池 /镍氢电池输入，升压稳压芯片。效率可达 95%。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

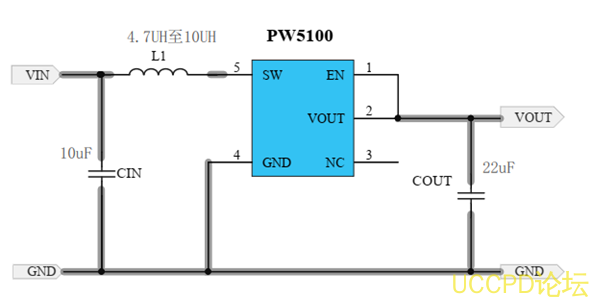

1.5V升压 3.3V的电路图
|
参考 BOM |
||||
|
序号 |
符号 |
说明 |
数量 |
注 |
|
1 |
L1 |
4.7UH， CD43贴片功率电感 |
1 |
(600mA输出 ) |
|
2 |
CIN |
10UF， 10V， 0805， X7R |
1 |
|
|
3 |
COUT |
22UF， 10V， 0603， X7R |
1 |
|
