干电池升压3.3V芯片
- 2021-04-10 14:26:00
- 夸克微 原创
- 2452

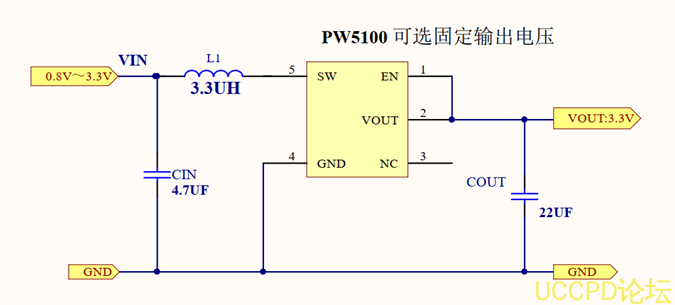

PW5100适用于一节干电池升压到3.3V，两节干电池升压3.3V的升压电路，PW5100干电池升压IC。
干电池1.5V和两节干电池3V升压到3.3V的测试数据
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
0.9V 输入测试 |
|
0.907V |
0.21A |
3.26V |
50MA |
|
|
0.887V |
0.45A |
3.21V |
100MA |
|
|
0.857V |
0.83A |
3.12V |
150MA |
|
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
1V 输入测试 |
|
1V |
0.96A |
3.09V |
200MA |
|
|
1.03V |
0.5A |
3.21V |
130MA |
|
|
1.05V |
0.25A |
3.26V |
70MA |
|
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
1.2V 输入测试 |
|
1.16V |
1A |
3.05V |
250MA |
|
|
1.19V |
0.56A |
3.20V |
170MA |
|
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
1.5V 输入测试 |
|
1.5V |
1.28A |
3.04V |
400MA |
|
|
1.5V |
0.65A |
3.21V |
250MA |
|
|
1.5V |
0.37A |
3.25V |
150MA |
两节干电池输出500MA测试：
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
3V |
0.6A |
3.28V |
500MA |
|
2.5V |
0.75A |
3.23V |
500MA |
|
2.2V |
0.9A |
3.21V |
500MA |
|
2V |
1A |
3.16V |
500MA |
|
1.8V |
1.25A |
3.09V |
500MA |
PW5100
的工作频率高达 1.2MHz，其目的是为了能够减小外部的电感尺寸和输出电容容值，故 PW5100 只需要 1uH 以上的电感就可以保证正常工作，但是输出端如果需要输出大电流负载（例如：输出电流大于 200mA），为了提高工作效率，建议使用较大一点的电感。同时轻载应用，输出电流10M，50MA左右时，建议使用大的的电感如6.8UH。
