PW2053     PCB   布局设计建议   -   基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
  PCB   )布局有关,则很难确定原因。  EMC   也是很注重(   PCB   )布局,这就是为
什么在开关电源设计的早期正确布局
  PCB   至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
LX节点
FB反馈电阻R1,R2
COUT电容

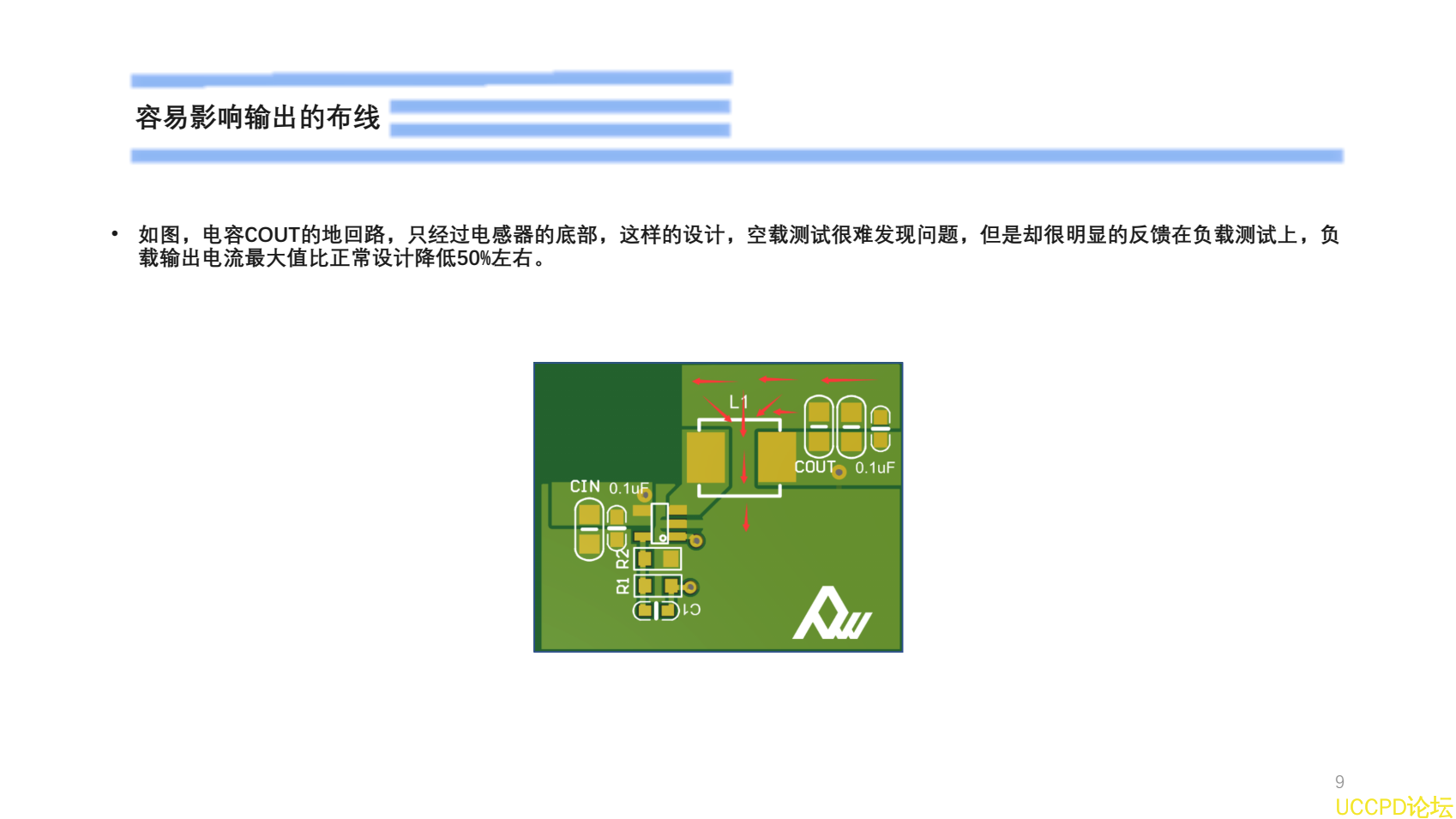

容易影响输出的布线

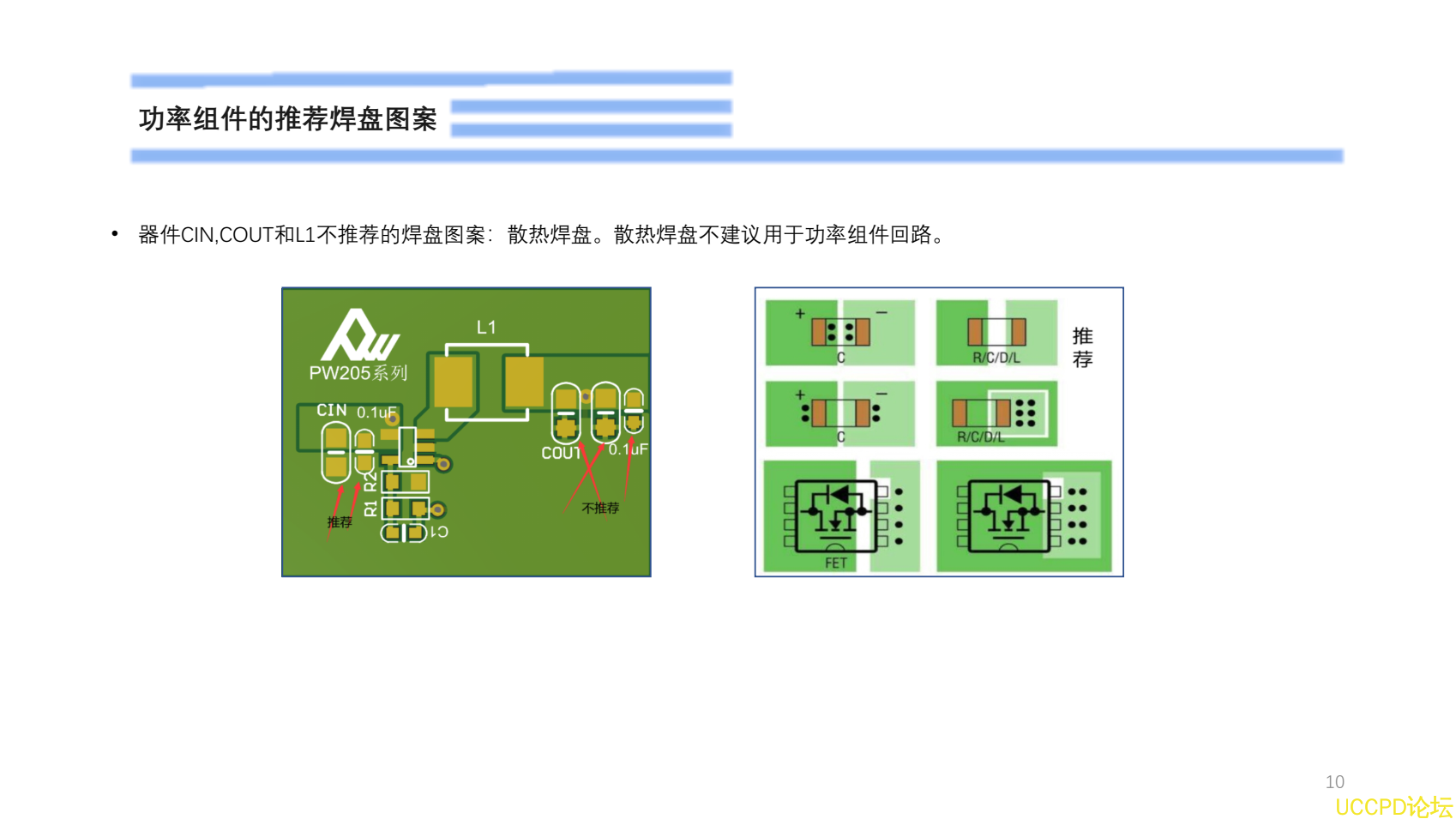

功率组件的推荐焊盘图案

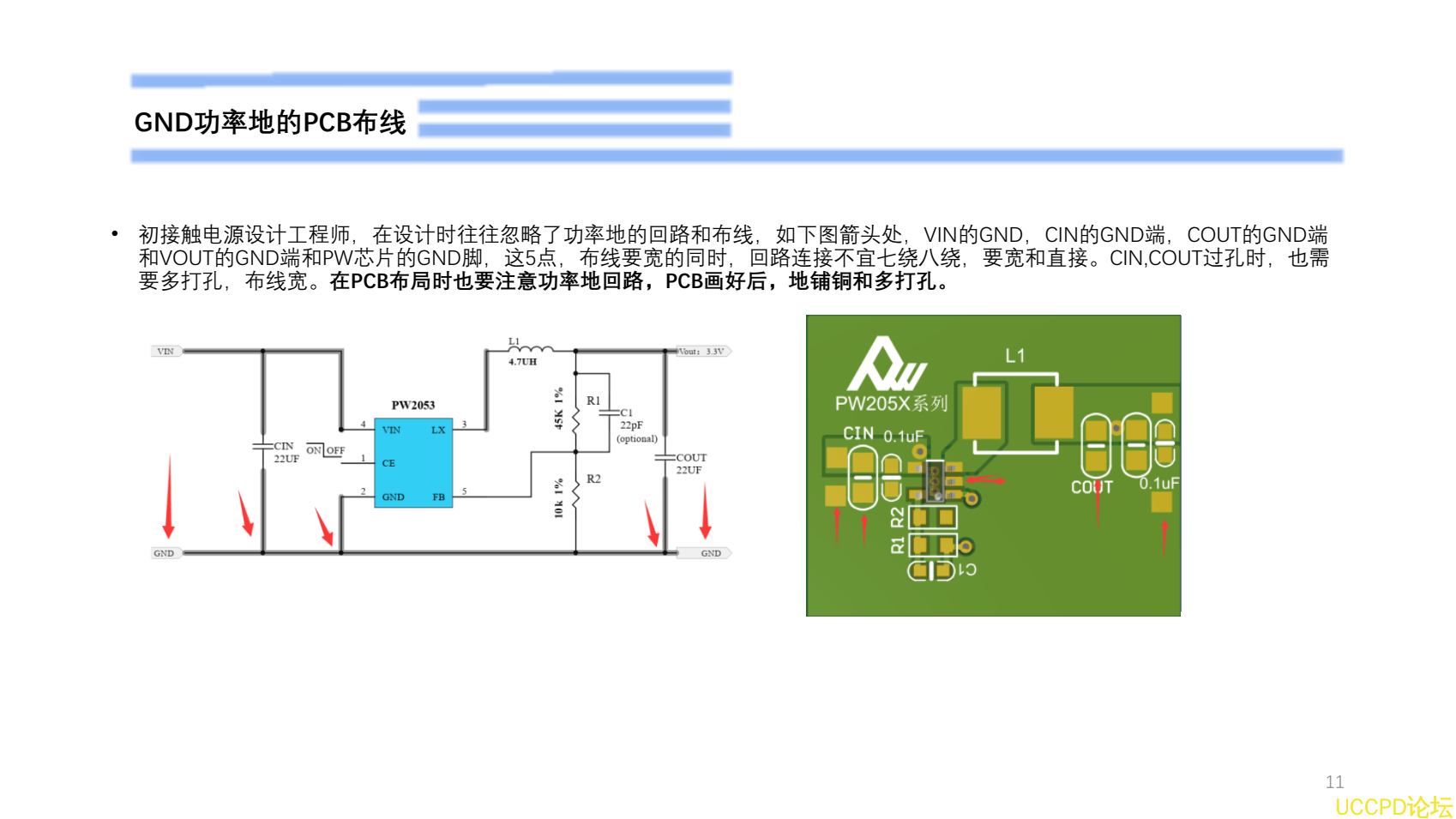

GND功率地的PCB布线
电感器选择

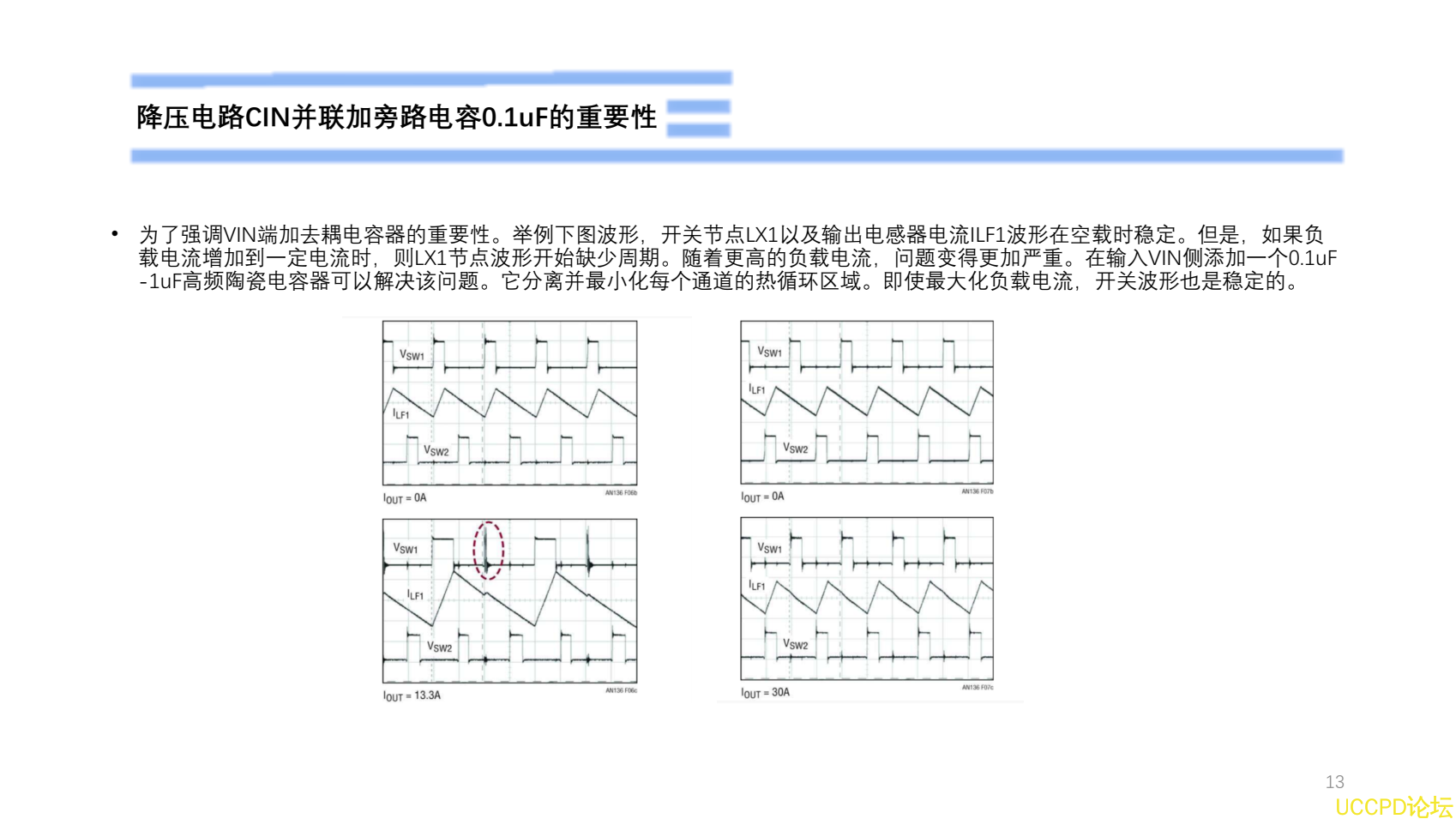

降压电路CIN并联加旁路电容0.1uF的重要

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


概述
PW2053   是一种高效率的同步降压调节器, 恒定的频率, 可调输出电压版本。 供电电流在空载情况下,  <40uA   功耗。  2.5V
  5.5V   输入电压范围使   PW2053   非常适合单锂离子电池供电的应用。  100%   占空比具有较低压差, 延长便携式系统的电池寿命
.PWM/PFM   模式操作为噪声敏感应用提供非常低的输出纹波电压。 开关频率内部设置为   1.2MHz   , 允许使用小型表面贴装电感器
和电容器。
PW2053   采用薄型   5   针薄型   SOT23   封装,提供可调版本。
特性:
  效率高达   96%
  输入电压范围:  2.5V     5.5V
  输出电压:可调设置恒压
  1.2MHz   工作频率
  高达   3.0A   电流输出
  不需要肖特基二极管
  低负载下高效率的   PFM   模式
  过热保护
  低静态电流:  40uA
  短路保护
  涌流限制和软启动
  100%   占空比
  SOT23-5   封装

原理图走线
•  良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

主要器件放置
•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2053芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
•  CIN  必须要靠近  PW2053    VIN  引脚  PIN4  ,不建议过孔背面放置。 COUT  在条件限制时,可过孔背面放置。
