锂电池3.7V降压电路图的PCB设计过程PW2057

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

概述
PW2057  是一个恒频、 恒压模式降压转换器。 该器件集成了一个主开关和一个同步整流器， 无需外加肖特基二极管就可以实
现高效率。 它是用单电池锂离子电池为便携式设备供电的理想选择。  100%  的占空比能力延长了便携式设备的电池寿命， 而空载
时静态电流为  200  μ  A  ，关机时降至  <1  μ  A  。
特性：
l  效率高达  95%
l  1.0MHz  工作频率
l  输入电压范围：  2.2V  至  5.5V
l  输出电压：可调设置恒压
l  负载瞬态响应
l  低静态电流：  200μA

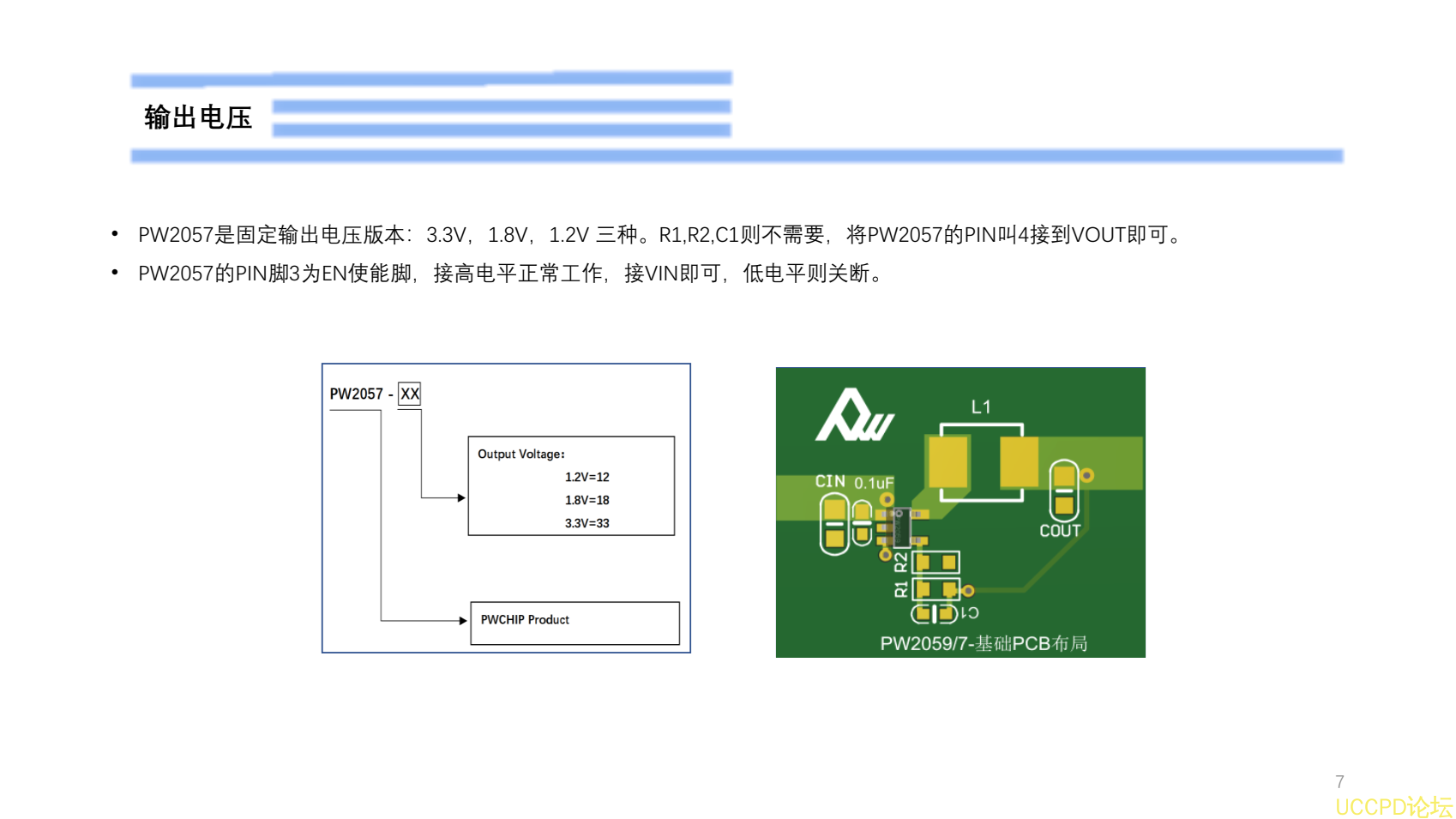

l  输出电压：  3.3V  ，  1.8  伏，  1.2  伏
l  自动  PWM/PFM  模式切换
l  不需要肖特基二极管
l  短路保护
l  停机静态电流：  <1μA
l  轻薄型  SOT-23-5L  封装

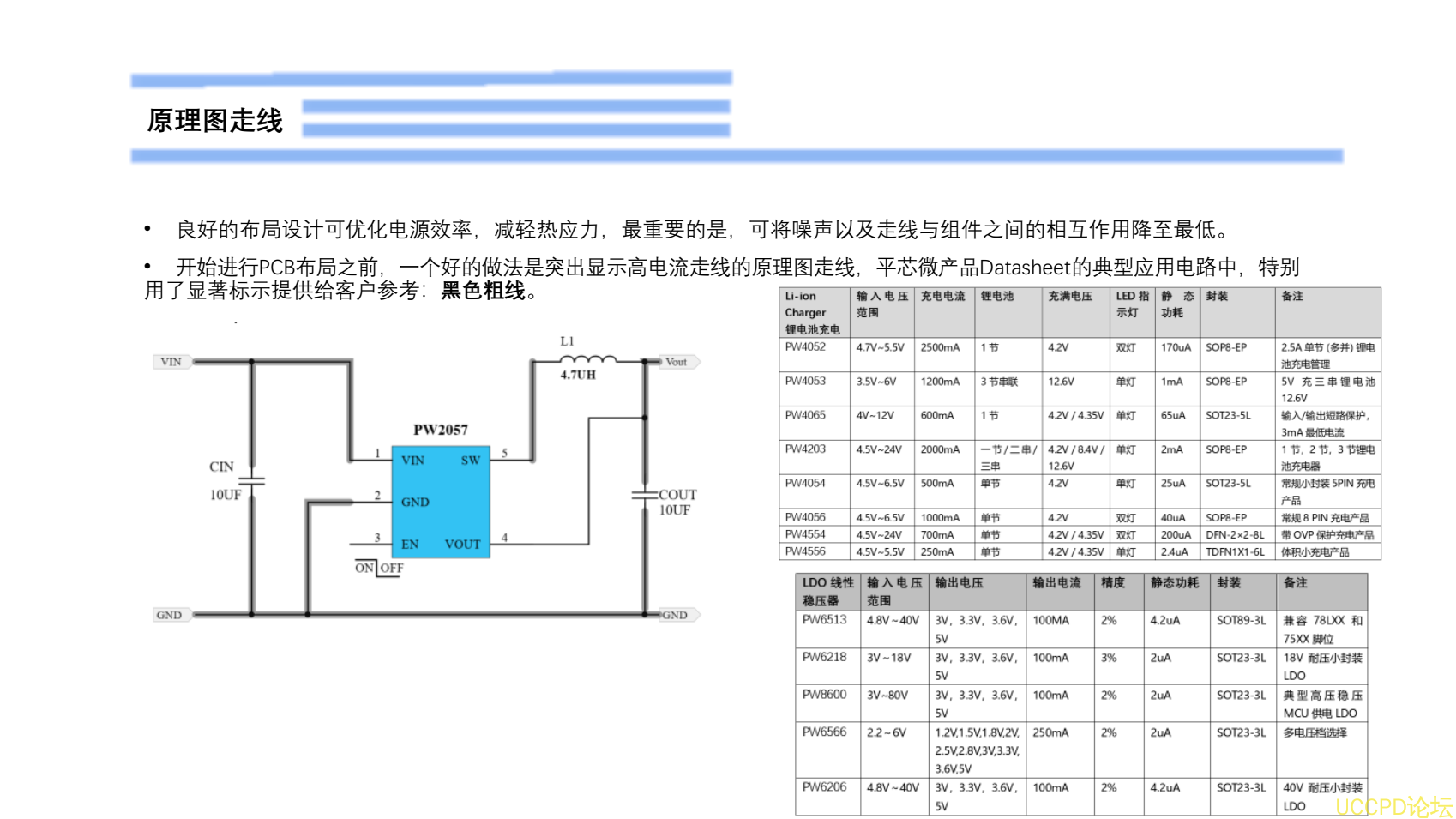

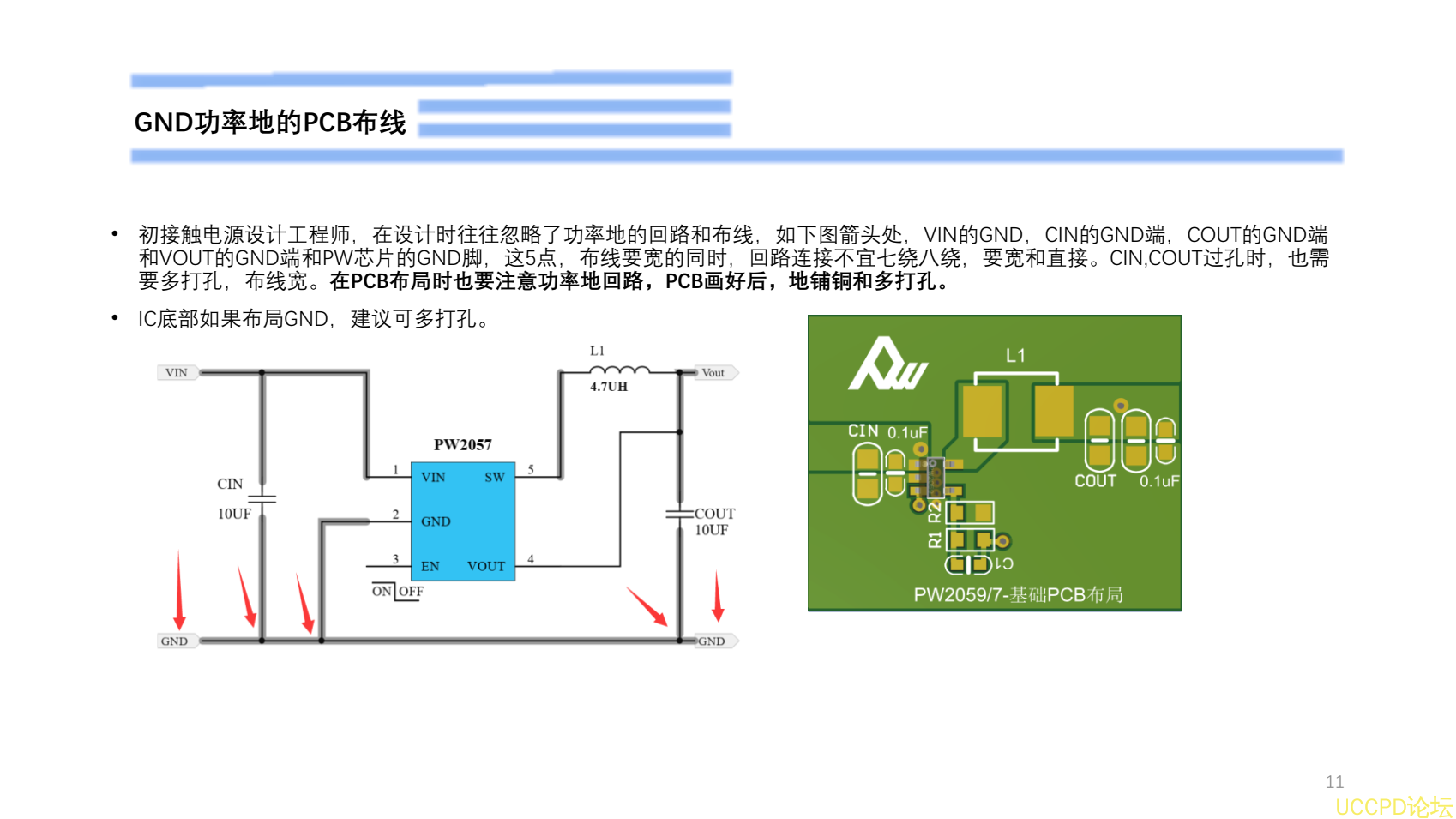

原理图走线
•  良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线  。

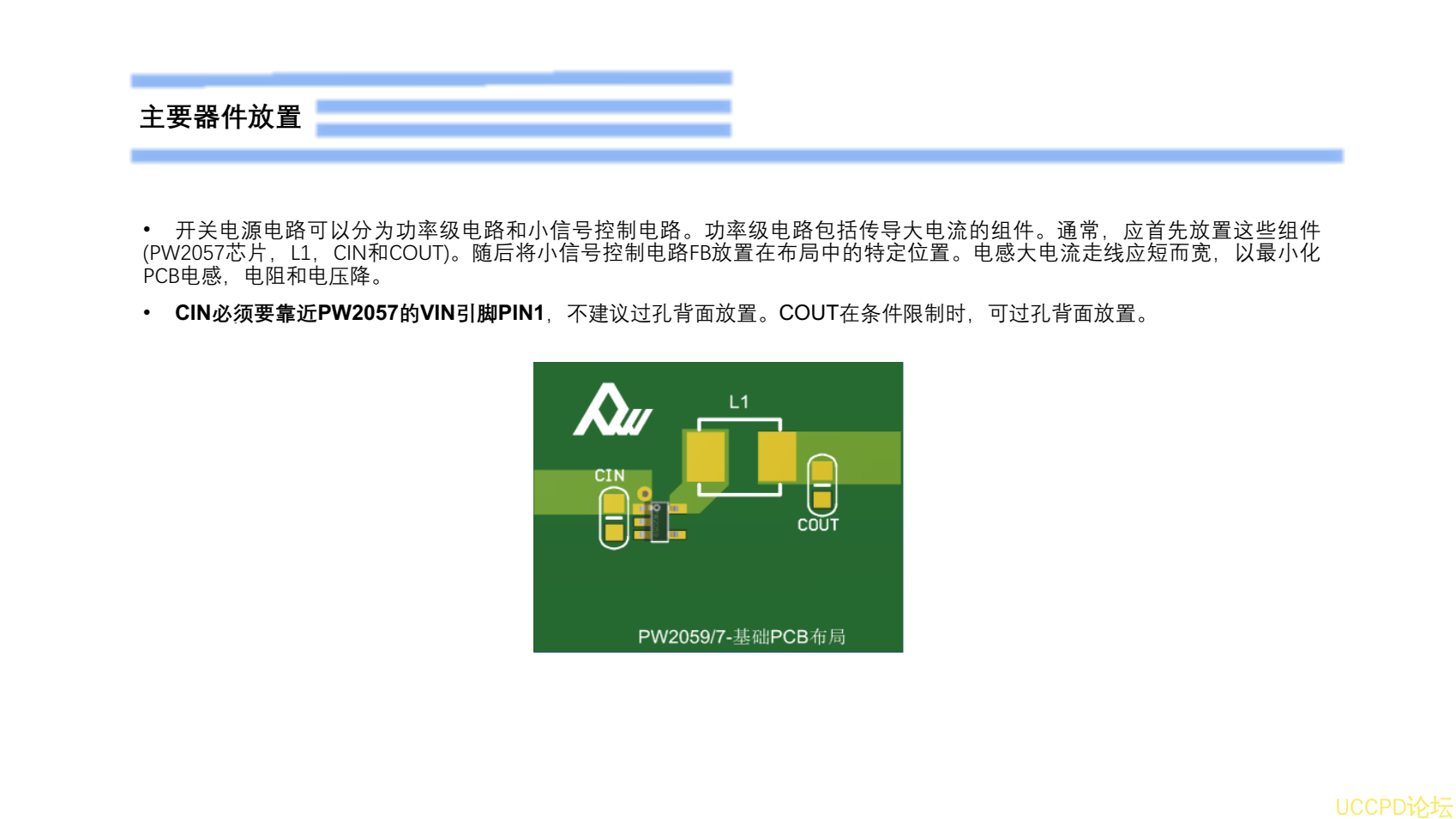

主要器件放置

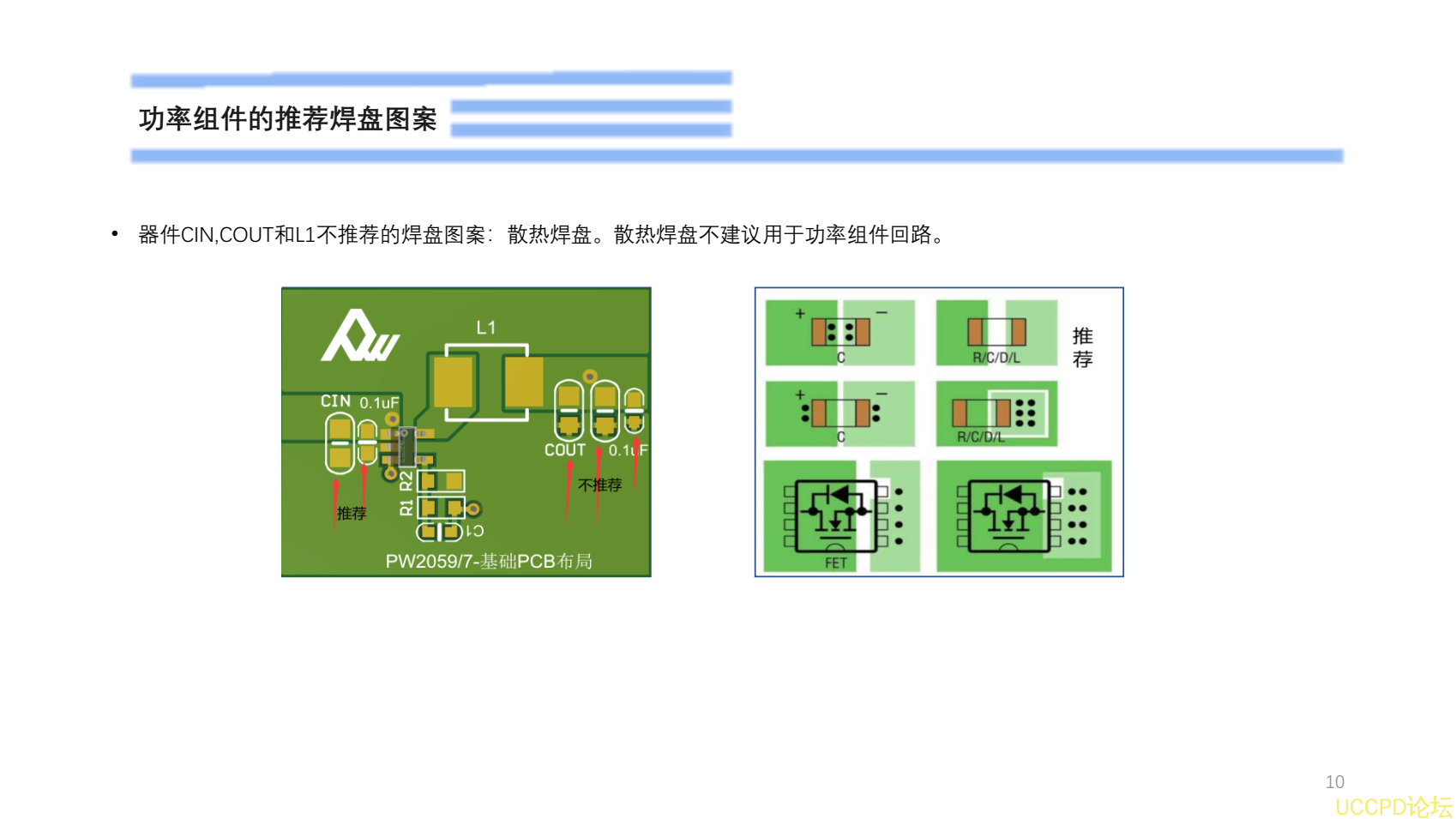

•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2057芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。

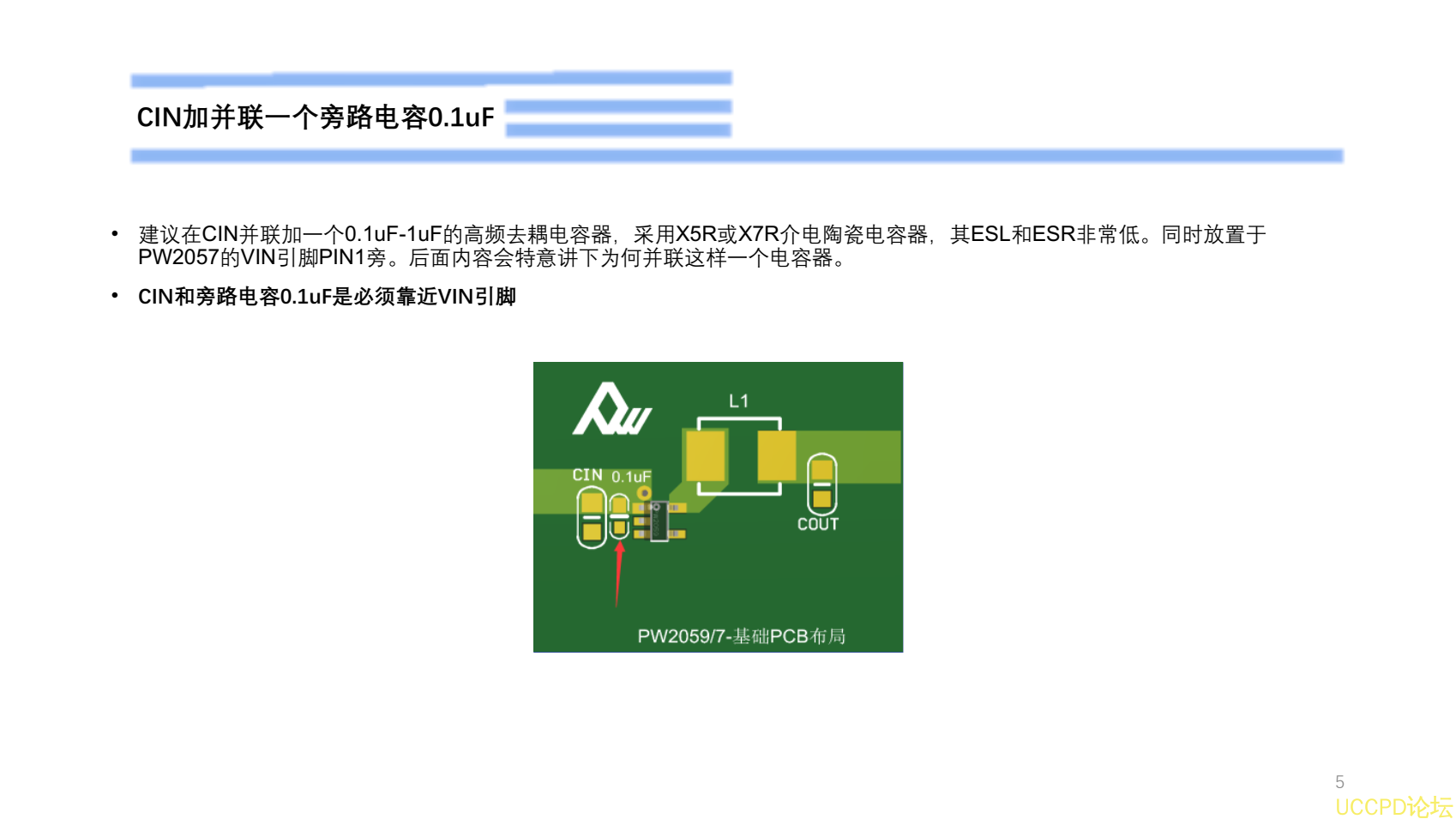

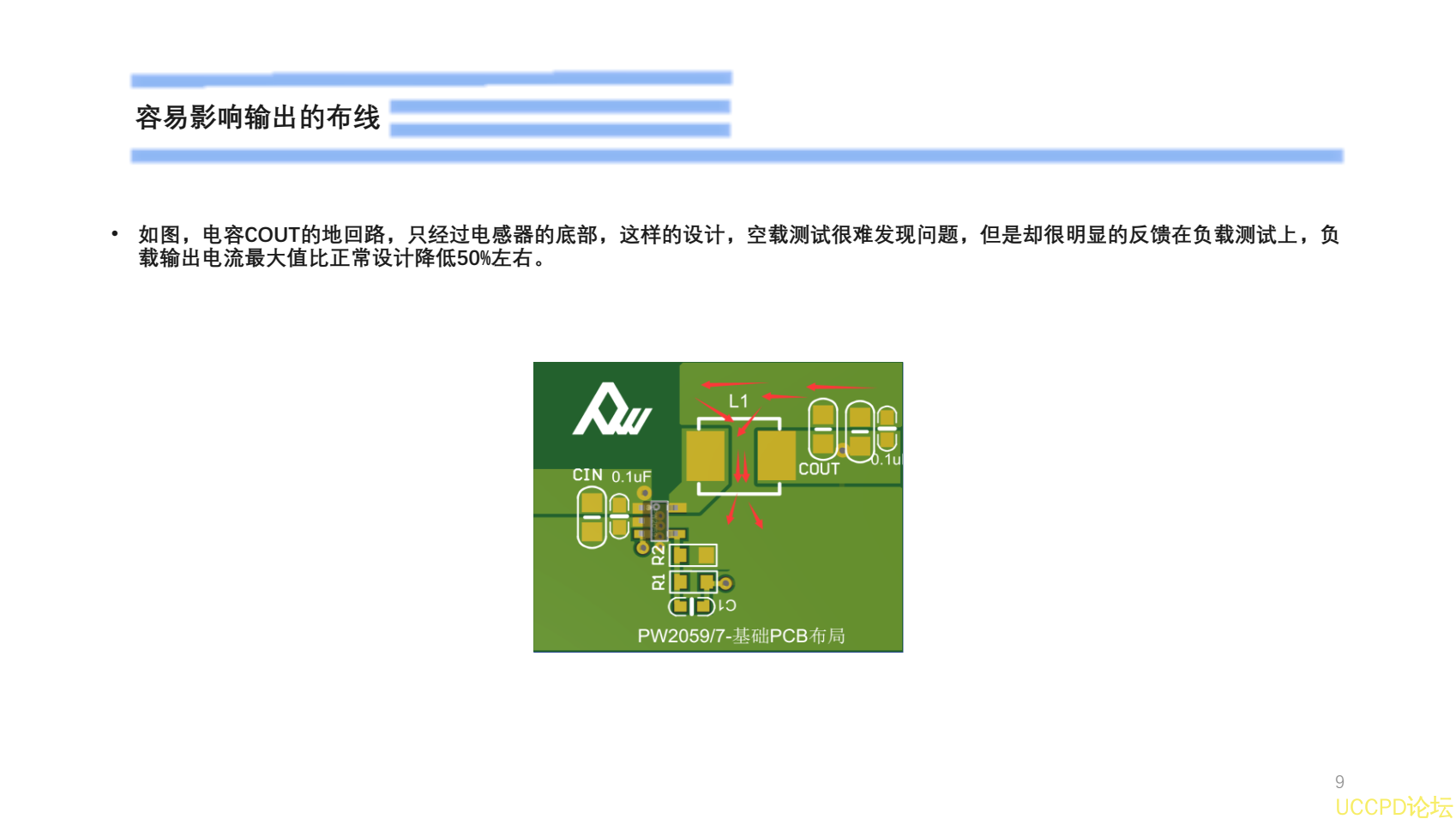

•  CIN  必须要靠近  PW2057  的  VIN  引脚  PIN1  ，不建议过孔背面放置。 COUT  在条件限制时，可过孔背面放置。
