5V降压3.3V电路设计PW2058

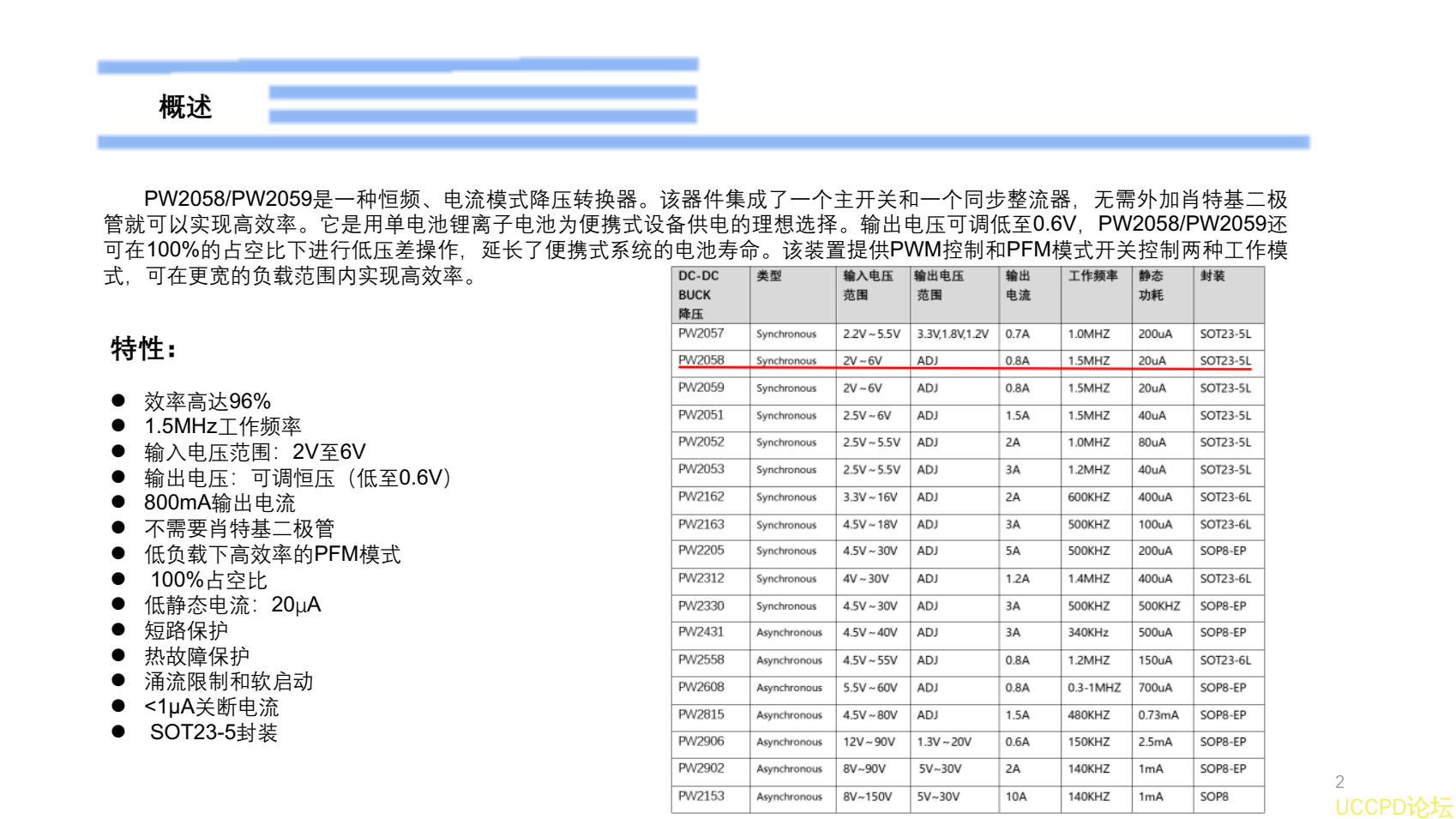

概述
PW2058/PW2059  是一种恒频、 电流模式降压转换器。 该器件集成了一个主开关和一个同步整流器， 无需外加肖特基二极
管就可以实现高效率。 它是用单电池锂离子电池为便携式设备供电的理想选择。 输出电压可调低至  0.6V  ，  PW2058/PW2059  还
可在  100%  的占空比下进行低压差操作， 延长了便携式系统的电池寿命。 该装置提供  PWM  控制和  PFM  模式开关控制两种工作模
式，可在更宽的负载范围内实现高效率。
特性：
l  效率高达  96%
l  1.5MHz  工作频率
l  输入电压范围：  2V  至  6V
l  输出电压：可调恒压（低至  0.6V  ）
l  800mA  输出电流
l  不需要肖特基二极管
l  低负载下高效率的  PFM  模式
l  100%  占空比
l  低静态电流：  20  μ  A
l  短路保护
l  热故障保护
l  涌流限制和软启动
l  <1μA  关断电流
l  SOT23-5  封装

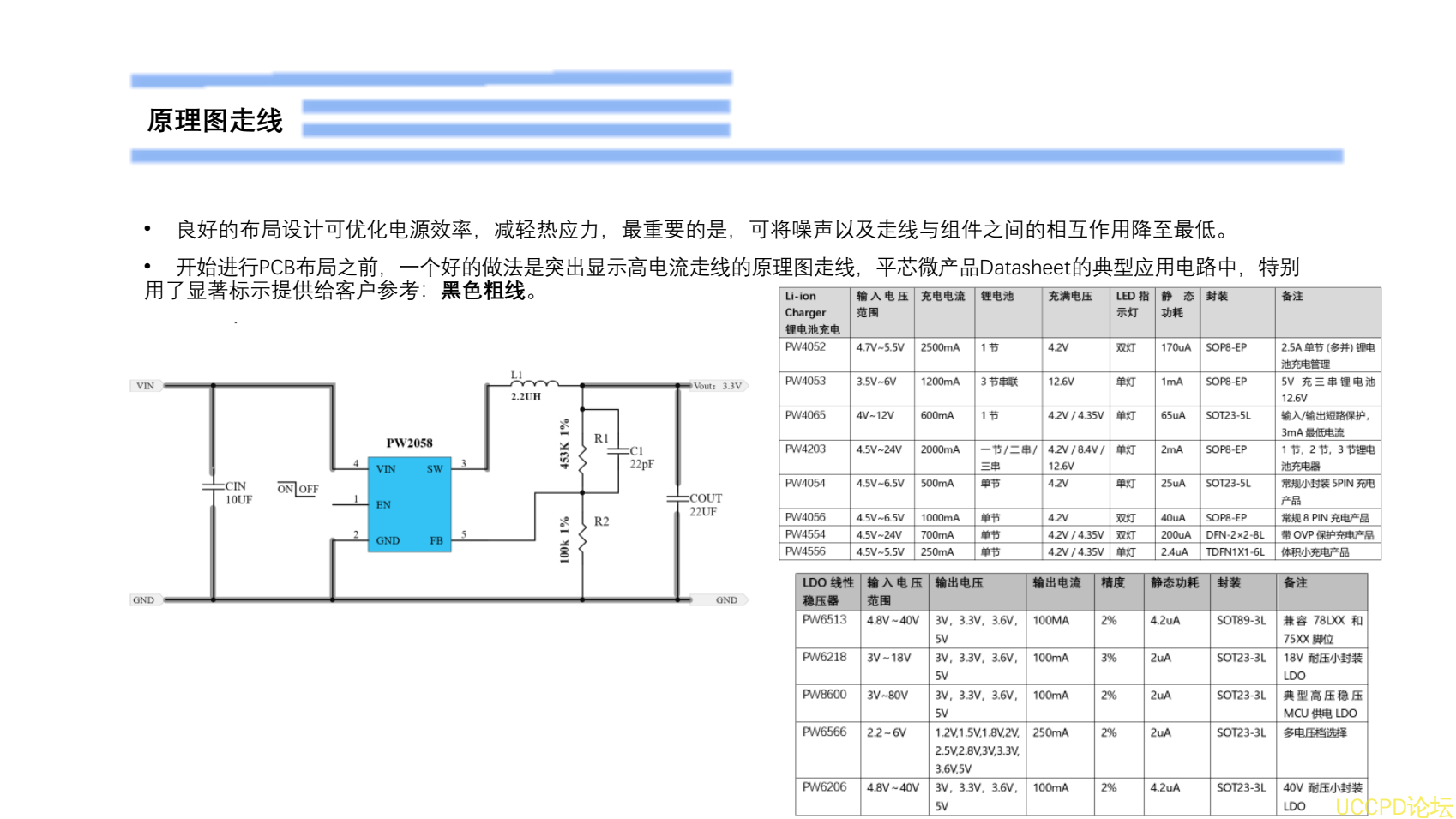

原理图走线
•  良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线  。

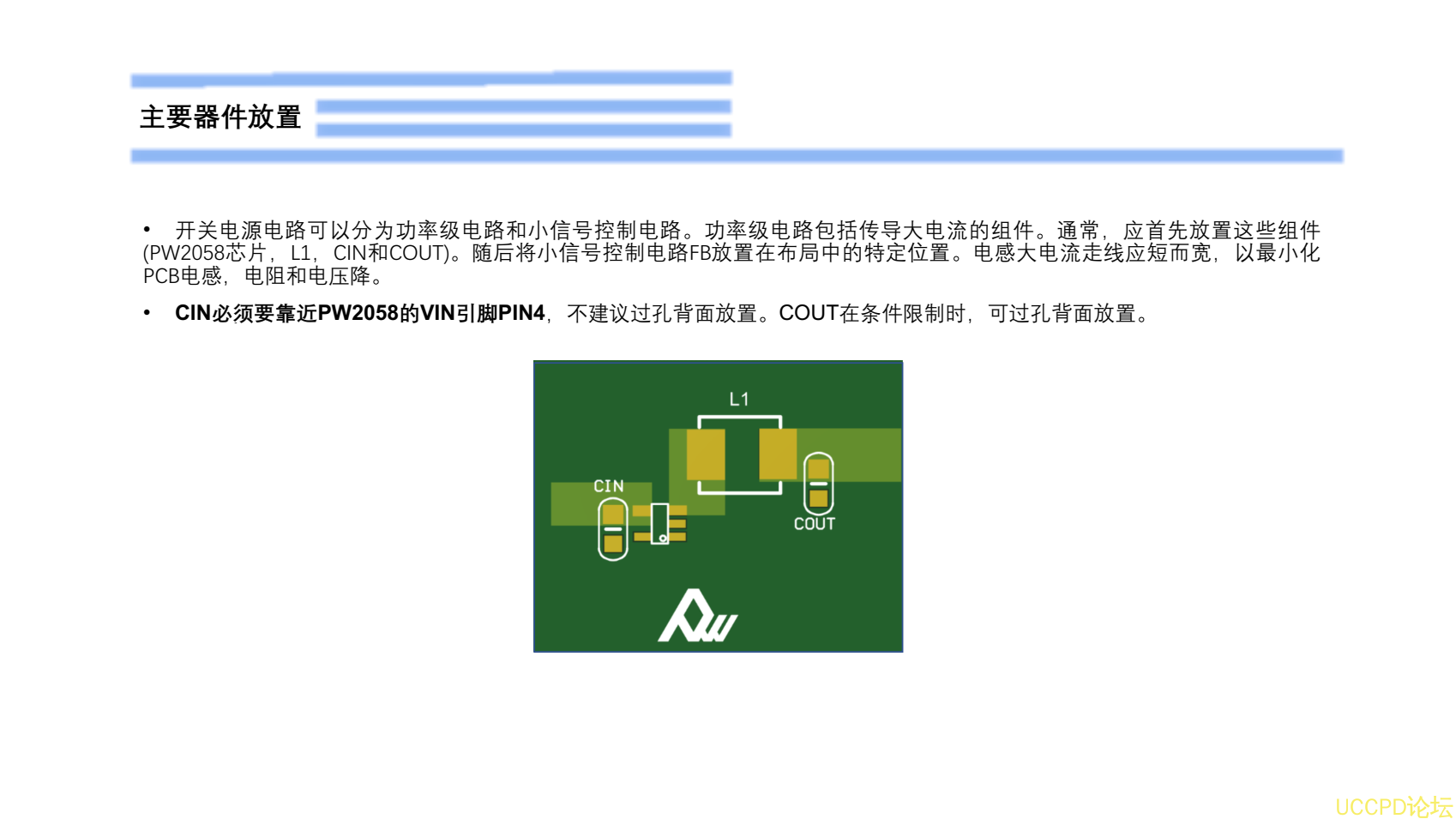

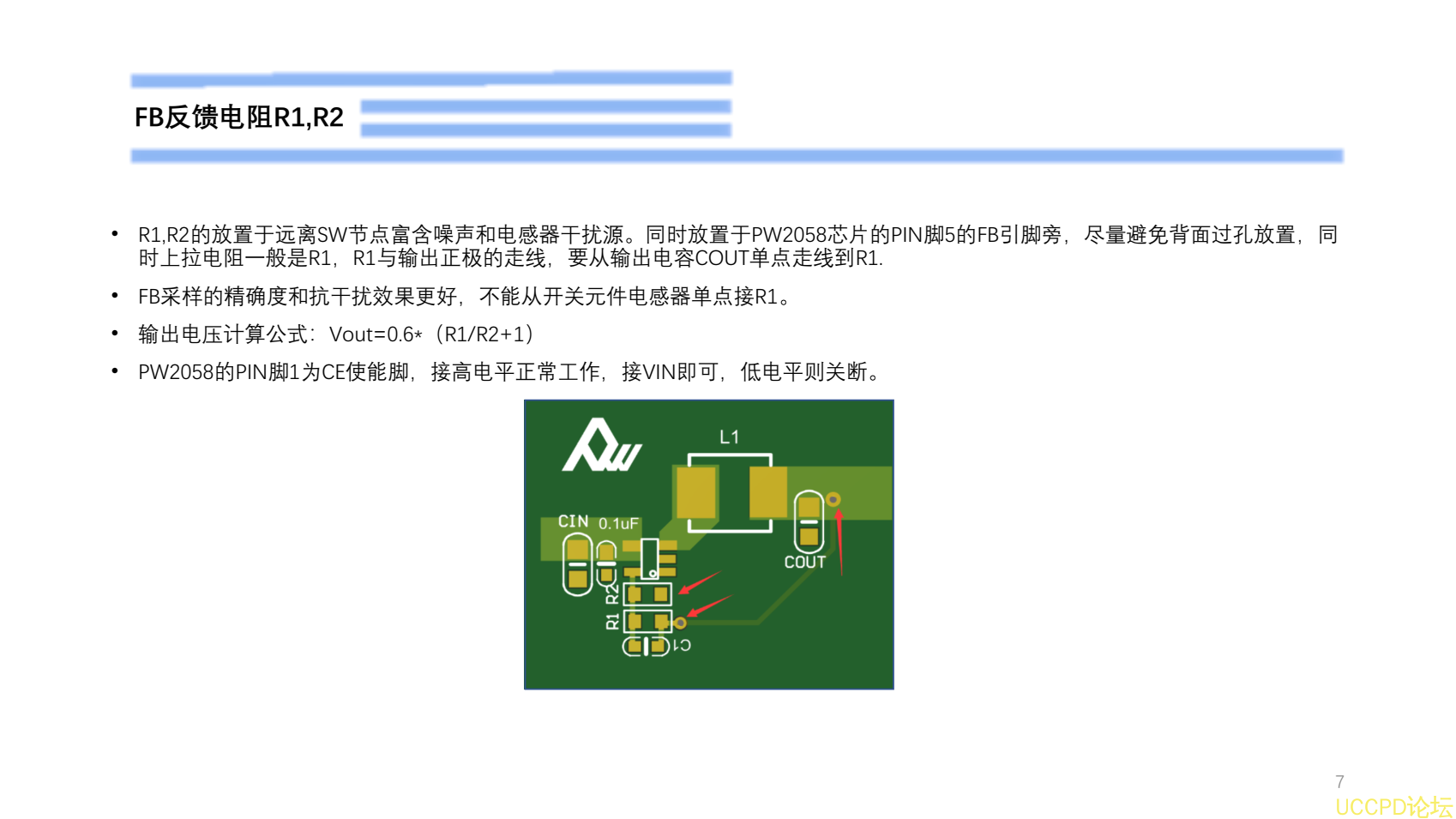

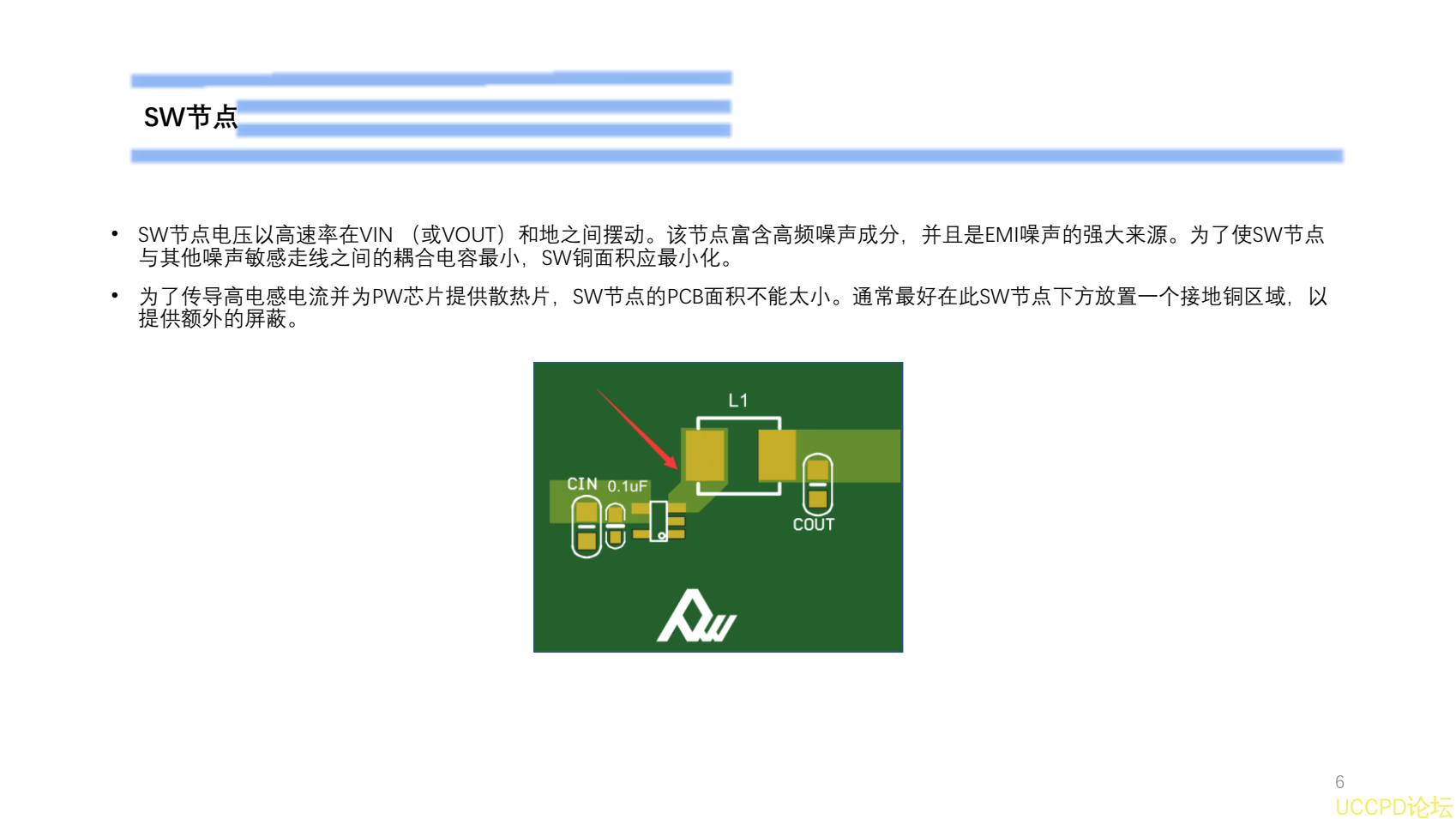

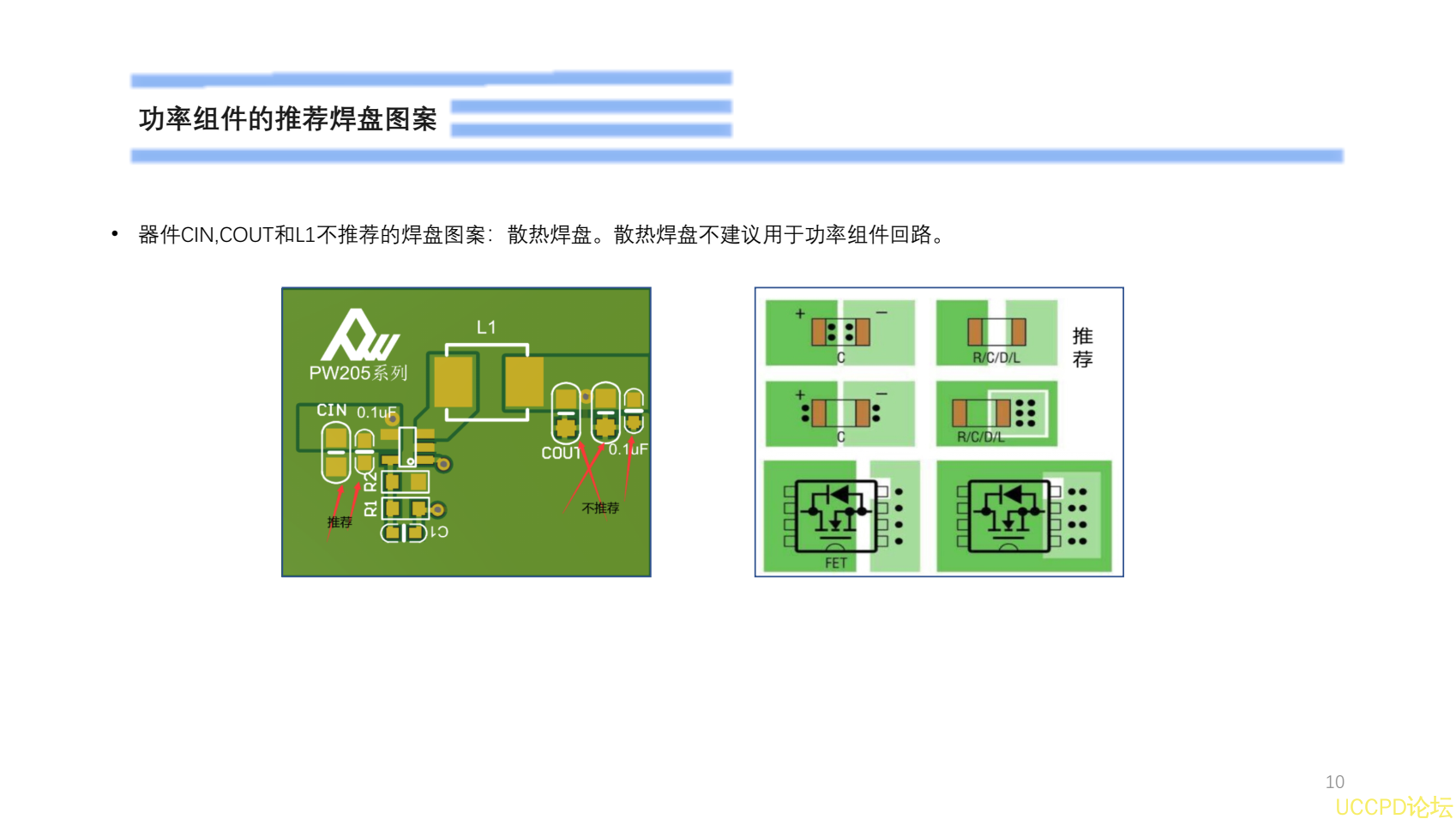

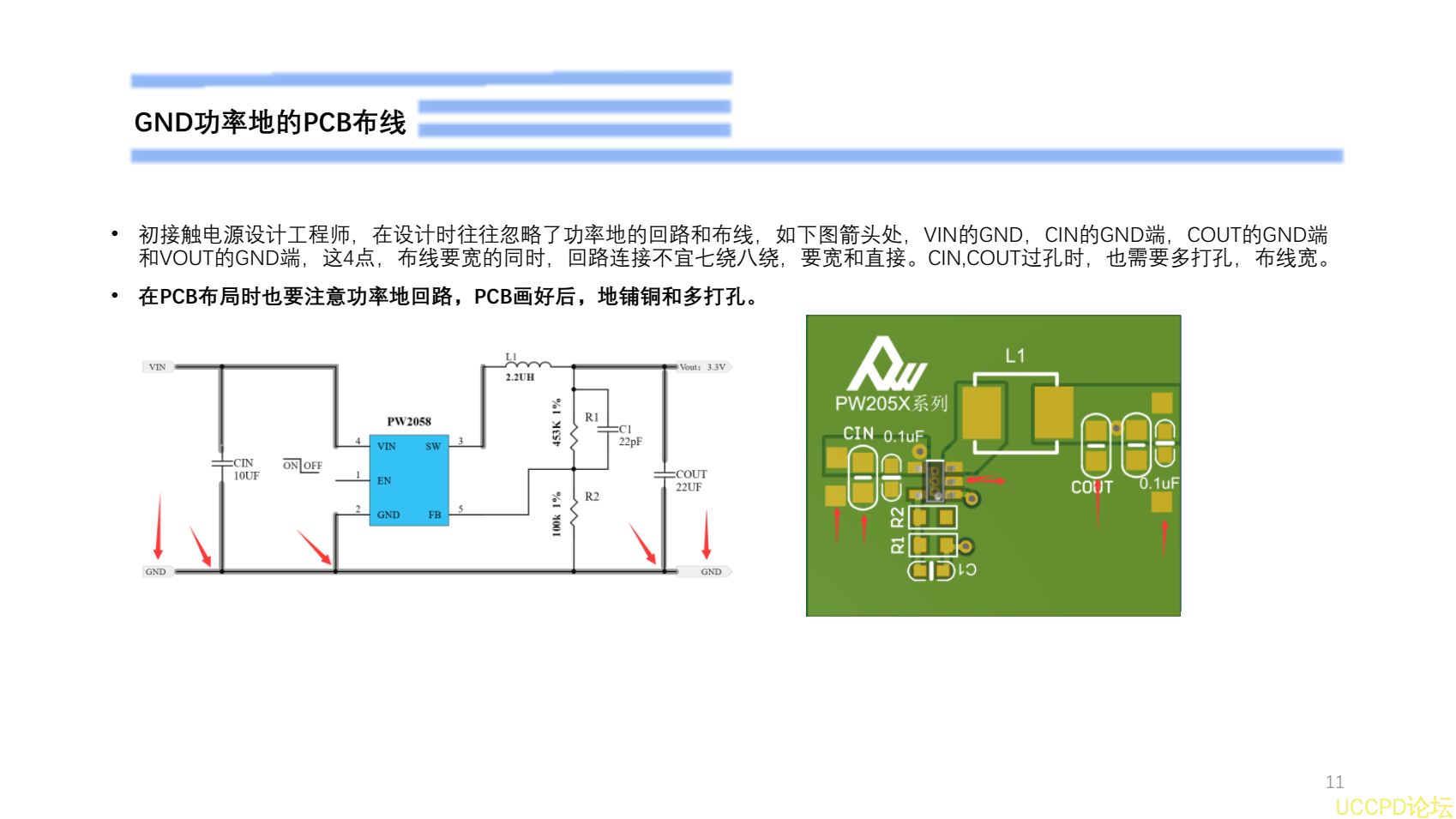

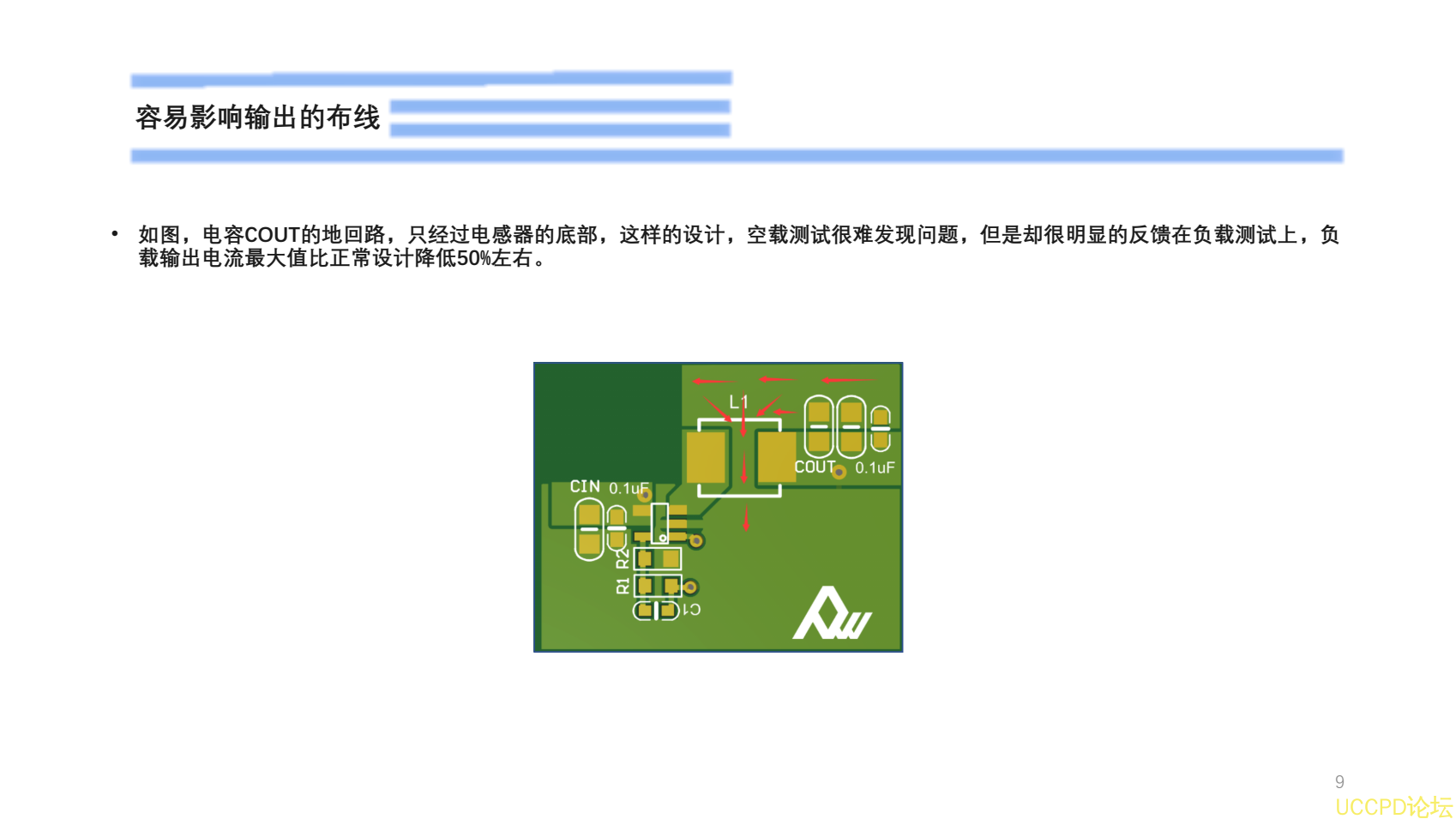

  主要器件放置
•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2058芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。

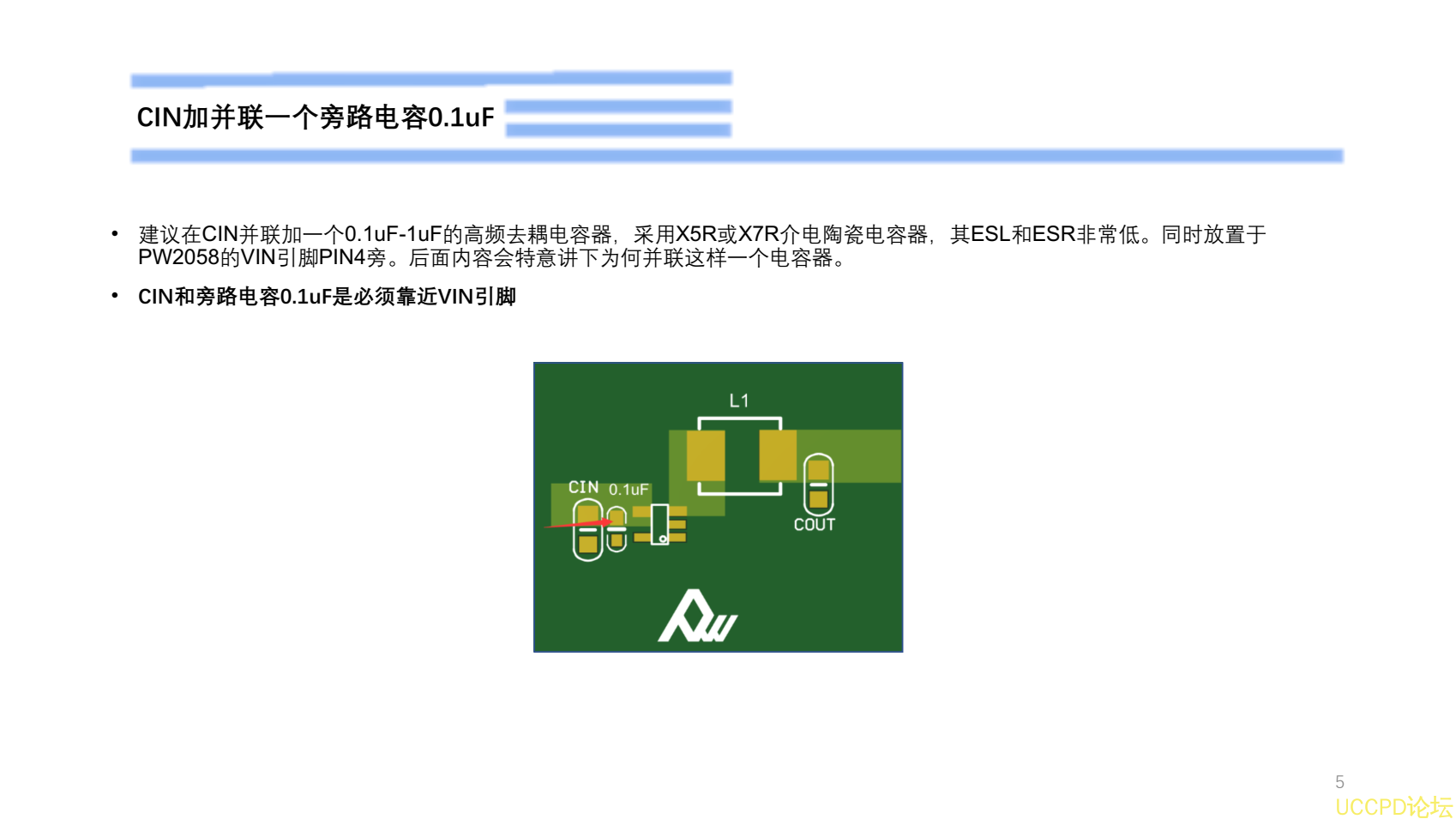

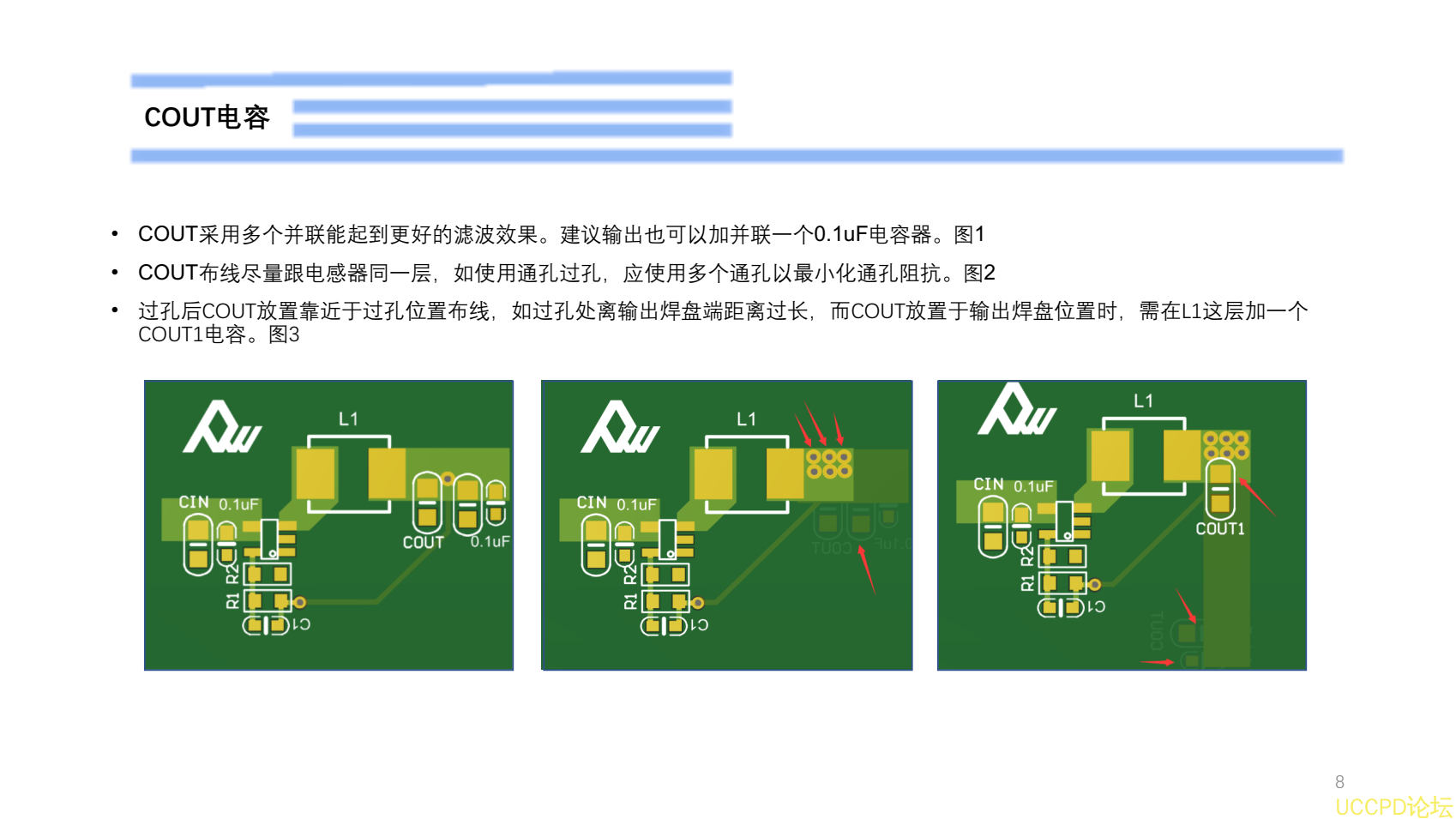

•  CIN  必须要靠近  PW2058  的  VIN  引脚  PIN4  ，不建议过孔背面放置。 COUT  在条件限制时，可过孔背面放置。
