PD快充充电协议-苹果9V2A快充篇

2019-10-11 12:19:00
UCCPD论坛
原创
16191

USB Type C PD快充充电协议

                                       苹果 9V2A快充篇


        “充电 5分钟,通话 1小时”

        这句洗脑般的广告词,加剧了手机厂商,往快充这两个字发展的趋势。


小米,华为,三星,魅族, vivooppo等等手机厂商,在上两年包括现在,新款手机都是必备的快充充电技术,有 9V2A的高压快充(小米,华为,三星,魅族, VIVO),有 5V4.5A的低压大电流快充( OPPO,华为)。


离题了,我们继续说会苹果充电话题来。

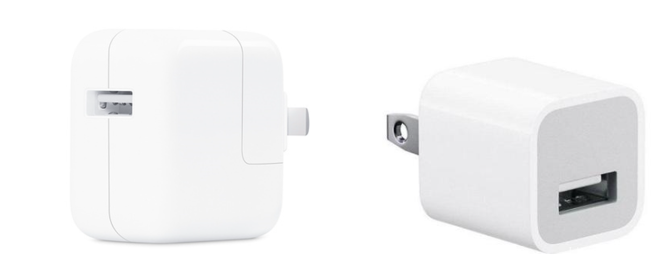

如下图,图一是苹果 12W5V2.4A)的充电器,一般都是搭配 IPAD的,图 2这个大家都很熟悉,很多人都用过的 5W(5V1A)充电器。

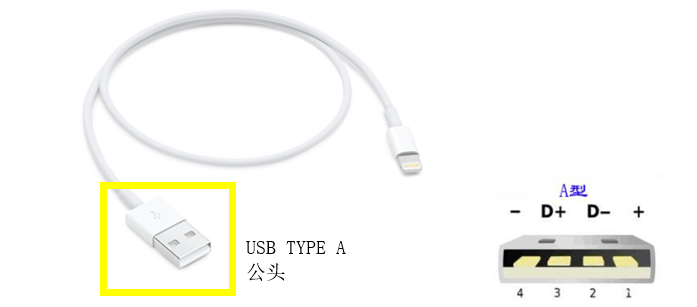

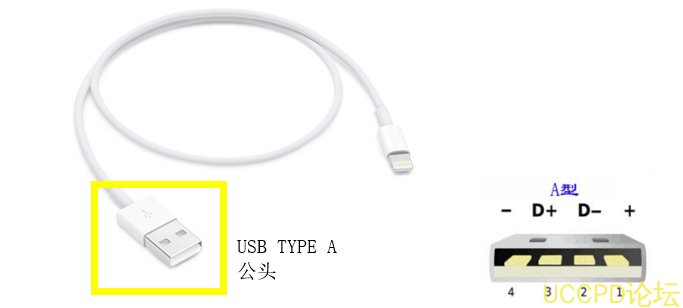

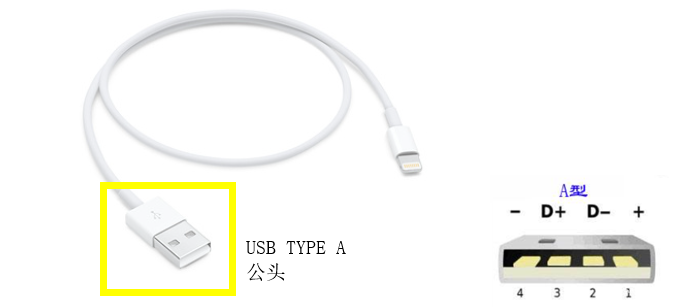

现在,请注意一下,上图两款充电器的插口形状,这是叫 USB TYPE AUSB母座,下图的数据线的是叫 USB TYPE AUSB公头,公母搭配的。 USB TYPE AUSB口只有 4个功能脚:正极和负极, D+信号和 D-信号脚。


为什么介绍了苹果上面的数据线和充电器呢?

就是为了下面 PD快充介绍的一个重要的一点: PD快充跟 USB TYPE A接口没关系。必须是另外一种 USB口才能做到 PD快充。

其实从 IPHONE8起后续发布的 IPHONEXIPHONEXRIPHONEXS及最近新出的 IPHONE11系列,均带了 PD快充的 18W5V3A9V2A)快充充电协议。

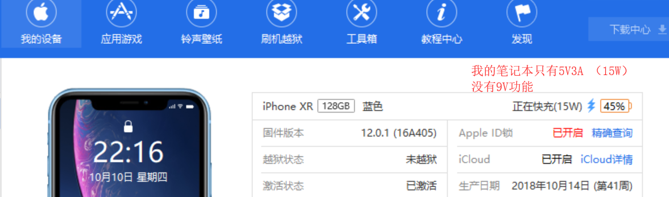

通过爱思助手这个电脑管理苹果软件,上面也能检测到手机启动了 5V3A15W PD快充功能,为什么不是 9V2A? 因为我的笔记本的 USB接口比较弱就只有 5V3A,没有 9V功能。


现在我们要简单讲讲什么是 PD快充充电协议了

首先 PD快充充电协议,是另外一个 USB接口: USB TYPE C接口。 PD快充充电协议是基于 USB TYPE C接口为前提下,才诞生的一个快充充电协议名称: PD快充充电协议。

PD快充充电协议是通过 USB口的 CC引脚来通讯握手协议的, USBTYPE A只有正极,负极,和 D+,D-这四个引脚,没有 CC引脚。

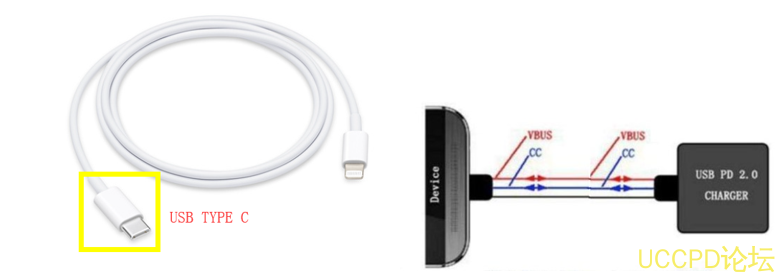

所以你需要采购两样东西, 1是如下图的 PD充电器:苹果 18W USB-C电源适配器,或者其他 PD快充充电器也可以; 2是如上图的数据线:苹果 PD快充线(淘宝,京东)





       使用 PD快充给 iphone8以上手机充电,速度是很快的,基本上你用上后,就看不上 USB TYPE A的充电器了。

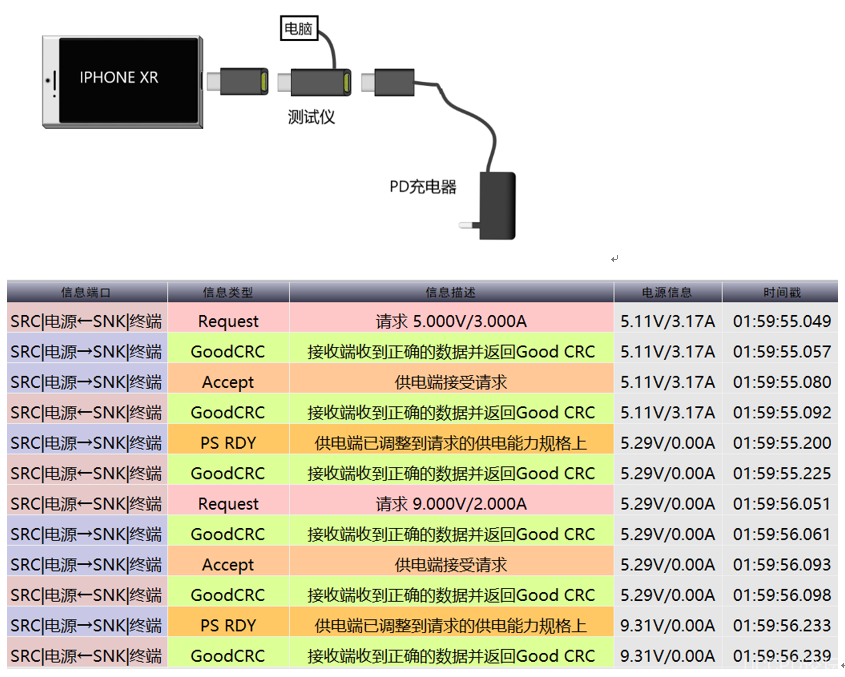

         我们还通过仪器,抓取了 iphone XRPD快充充电通讯过程数据。
