USB type C跟TYPE A, Micro B做数据线的线路图

2019-10-14 11:56:00
技术管理员
原创
2403

USB type C跟TYPE A, Micro B做数据线的线路图

 1, USB type C 与 USB type C

        这里就不做介绍了, 各脚对各脚即可

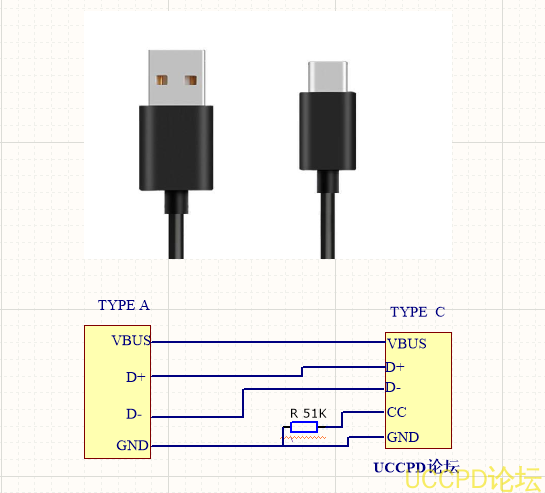

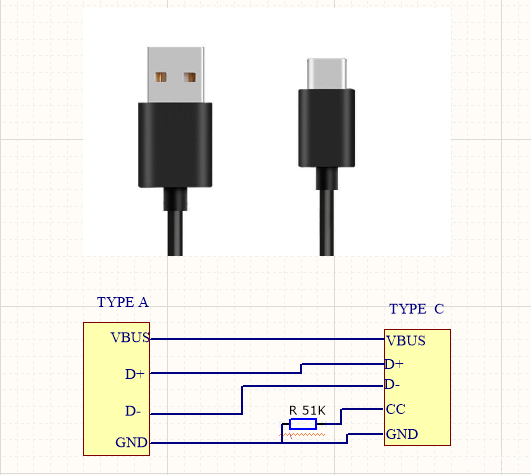

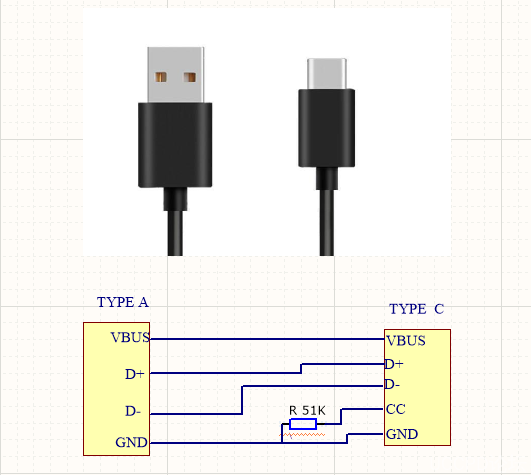

2,USB type C USB type A做数据线的线路图

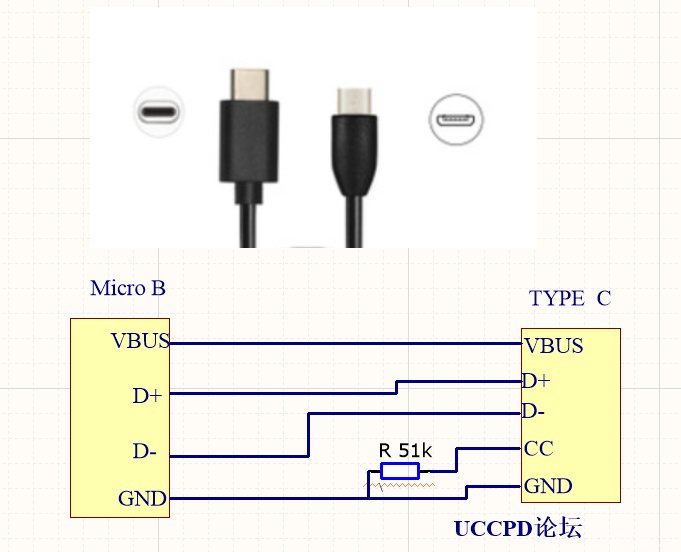

3 ,USB type C USB Micro B做数据线的线路图:


有人会奇怪为什么USB TYPE C接口的CC脚为什么加各电阻51k对地呢?

这是是USB TYPE C规范的内容, 通过CC脚加51K对地,可以打开充电端的识别输出开关,让输出导通。
