3V转1.5V稳压LDO和DC降压芯片

 3.3V转1.5V和3V转1.5V的电源芯片和电路图，有1A,2A,3A和几百MA的LDO等多种选择。

       3.3V和3V都是属于常规低压，要转成稳压1.5V输出，只需要选择一个合适的芯片即可，如LDO稳压IC，适合几百MA，功率小的应用需求上面，因为LDO特点就是效率低，但是外围简单和静态电流低，效率低就无法做大电流输出。大电流需要用到DC-DC降压芯片来完成。

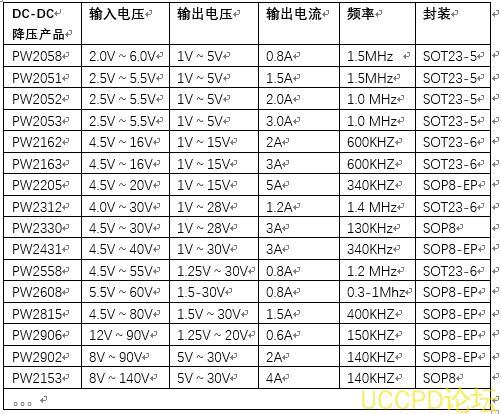

      常见的3.3V和3V转1.5V的 LDO可以用PW6566芯片， DC-DC降压芯片就有很多选择了： PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降压芯片的效率普遍都是90%以上，工作时电路损耗能量低，IC发热量也少。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

LDO产品      输入电压       输出电压       输出电流       静态功耗       封装

PW6566      1.8V～5.5V     1.2V～5V多   250mA         2uA      SOT23-3

PW6218       4V～18V     3V,3.3V,5V     100MA         3uA      Sot23-3

PW6206       4.5V～40V     3V,3.3V,5V     150MA       4.2uA      Sot23/89

PW8600      4.5V～80V     3V,3.3V,5V     150MA         2 uA     Sot23-3

DC-DC降压芯片电路图：

PW2052是一颗DC-DC同步降压转换器芯片，输入电压范围2.5V-5.5V,，最大负载电流2A，可调输出电压，频率1.0MHZ高频率，可采用贴片电感，节省空间，采用SOT23-5封装形式。

PW2052是一颗高效率，高频率1MHZ的同步DC-DC降压转换器，100%占空比，可调输出电压，可采用贴片电感，节省空间。PW2052采用SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。

PW2058和PW2051，PW2052,PW2053四款的脚位是PIN对PIN的，能在同个PCB布局板子上，灵活切换不同功率输出的电路系统来进行测试和验证，很大方便了工程师的前期测试和开发时间。

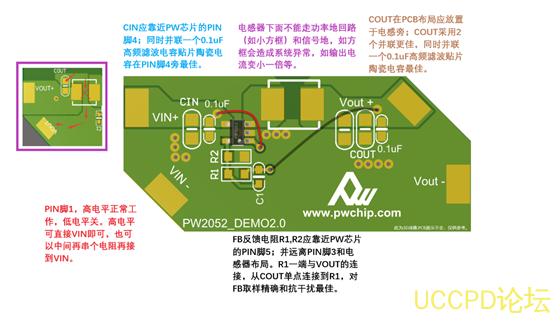

PW205X的PCB设计建议和PCB布局图片和建议。和典型应用电路图

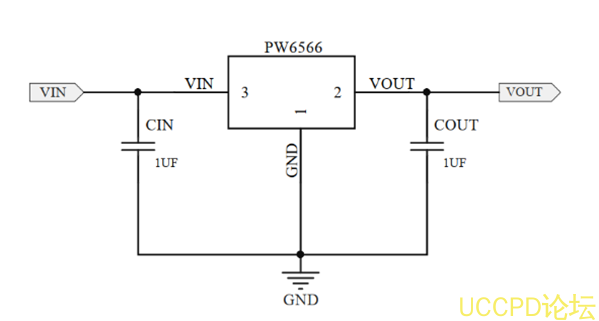

LDO线性稳压电路图：

     PW6566  系列是使用 CMOS 技术开发的低压差，高精度 输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。

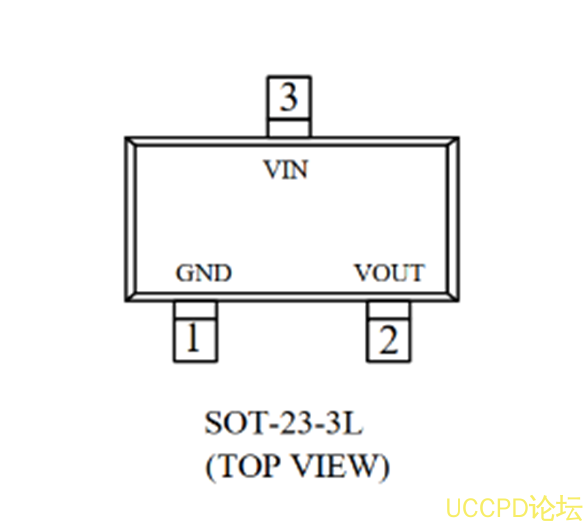

PW6566  系列采用 SOT-23-3L环保材质封装。.

PW6566 系统采用固定输出电压：3.3V,3V,2.8V,2.5V,1.8V，1.5V,1.2V等
