3.3V转1.5V稳压芯片,最大3A输出IC

2020-11-20 17:50:00
夸克微
原创
1163

  3.3V1.5V3V1.5V的电源芯片和电路图,有 1A,2A,3A和几百 MALDO等多种选择。

       3.3V3V都是属于常规低压,要转成稳压 1.5V输出,只需要选择一个合适的芯片即可,如 LDO稳压 IC,适合几百 MA,功率小的应用需求上面,因为 LDO特点就是效率低,但是外围简单和静态电流低,效率低就无法做大电流输出。大电流需要用到 DC-DC降压芯片来完成。

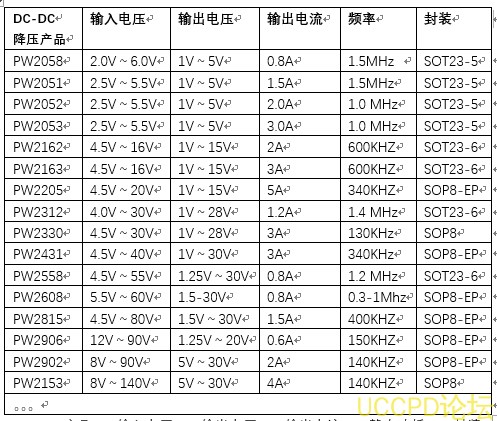

      常见的 3.3V3V1.5VLDO可以用 PW6566芯片DC-DC降压芯片就有很多选择了: PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降压芯片的效率普遍都是 90%以上,工作时电路损耗能量低, IC发热量也少。

LDO产品       输入电压        输出电压        输出电流        静态功耗        封装

PW6566      1.8V5.5V     1.2V5V   250mA         2uA      SOT23-3

PW6218       4V18V    3V,3.3V,5V     100MA        3uA      Sot23-3

PW6206       4.5V40V     3V,3.3V,5V     150MA       4.2uA      Sot23/89

PW8600      4.5V80V     3V,3.3V,5V     150MA         2uA     Sot23-3

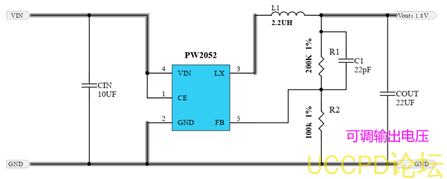

DC-DC降压芯片电路图:

PW2052是一颗 DC-DC同步降压转换器芯片,输入电压范围 2.5V-5.5V,,最大负载电流 2A,可调输出电压,频率 1.0MHZ高频率,可采用贴片电感,节省空间,采用 SOT23-5封装形式。

PW2052是一颗高效率,高频率 1MHZ的同步 DC-DC降压转换器, 100%占空比,可调输出电压,可采用贴片电感,节省空间。 PW2052采用 SOT23-5的便捷封装型号,更适合与小型空间有限制的产品。

PW2058PW2051PW2052,PW2053四款的脚位是 PINPIN的,能在同个 PCB布局板子上,灵活切换不同功率输出的电路系统来进行测试和验证,很大方便了工程师的前期测试和开发时间。

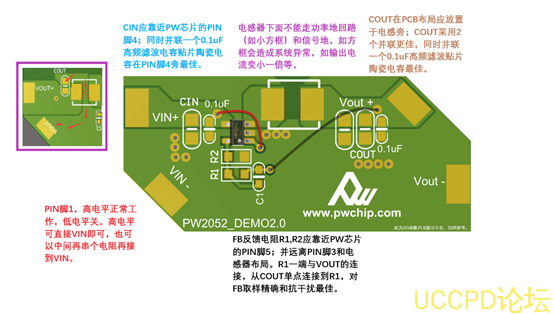

PW205XPCB设计建议和 PCB布局图片和建议。和典型应用电路图

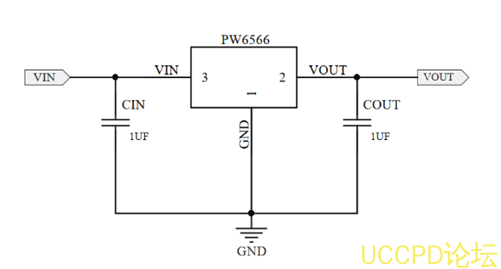

LDO线性稳压电路图:

    PW6566 系列是使用 CMOS 技术开发的低压差,高精度输出电压,低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管,因而压差低,能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路、短路保护电路。

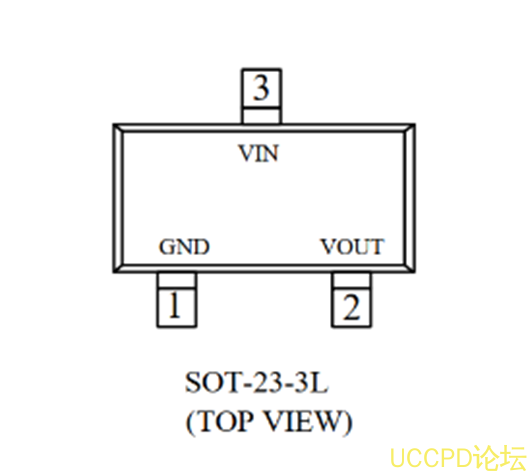

PW6566 系列采用 SOT-23-3L环保材质封装。 .

PW6566 系统采用固定输出电压: 3.3V,3V,2.8V,2.5V,1.8V1.5V,1.2V
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
