3V转1.5V降压芯片,极低静态电流2uA芯片

2020-11-20 17:57:00
夸克微
原创
920

3.3V转1.5V和3V转1.5V的电源芯片和电路图,有1A,2A,3A和几百MA的LDO等多种选择。

       3.3V和3V都是属于常规低压,要转成稳压1.5V输出,只需要选择一个合适的芯片即可,如LDO稳压IC,适合几百MA,功率小的应用需求上面,因为LDO特点就是效率低,但是外围简单和静态电流低,效率低就无法做大电流输出。大电流需要用到DC-DC降压芯片来完成。

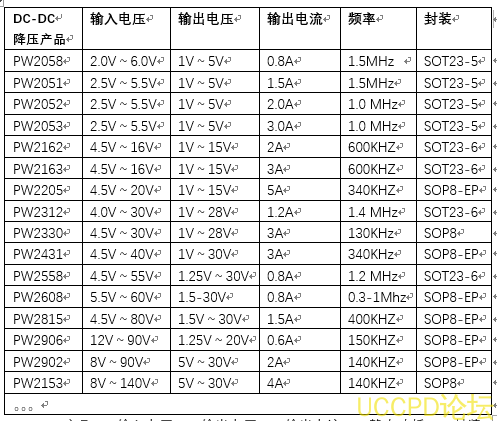

      常见的3.3V和3V转1.5V的LDO可以用PW6566芯片,DC-DC降压芯片就有很多选择了:PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降压芯片的效率普遍都是90%以上,工作时电路损耗能量低,IC发热量也少。

LDO产品      输入电压       输出电压       输出电流       静态功耗       封装
PW6566      1.8V~5.5V     1.2V~5V多   250mA         2uA      SOT23-3

PW6218       4V~18V     3V,3.3V,5V     100MA         3uA      Sot23-3

PW6206       4.5V~40V     3V,3.3V,5V     150MA       4.2uA      Sot23/89

PW8600      4.5V~80V     3V,3.3V,5V     150MA         2 uA     Sot23-3

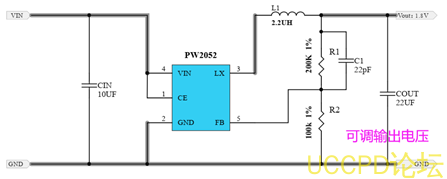

DC-DC降压芯片电路图:

PW2052是一颗DC-DC同步降压转换器芯片,输入电压范围2.5V-5.5V,,最大负载电流2A,可调输出电压,频率1.0MHZ高频率,可采用贴片电感,节省空间,采用SOT23-5封装形式。

PW2052是一颗高效率,高频率1MHZ的同步DC-DC降压转换器,100%占空比,可调输出电压,可采用贴片电感,节省空间。PW2052采用SOT23-5的便捷封装型号,更适合与小型空间有限制的产品。

PW2058和PW2051,PW2052,PW2053四款的脚位是PIN对PIN的,能在同个PCB布局板子上,灵活切换不同功率输出的电路系统来进行测试和验证,很大方便了工程师的前期测试和开发时间。

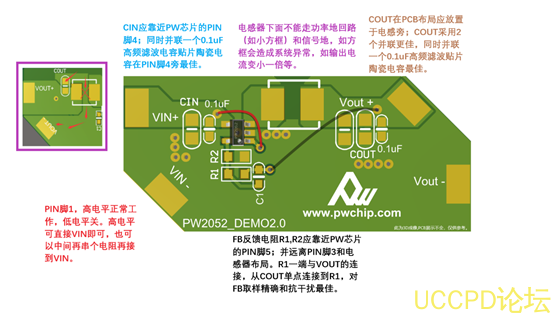

PW205X的PCB设计建议和PCB布局图片和建议。和典型应用电路图

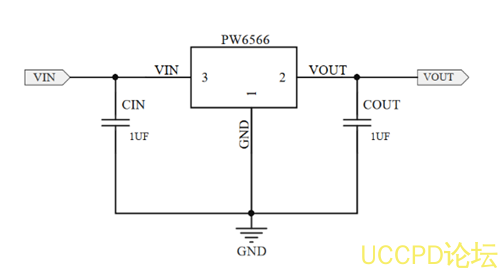

LDO线性稳压电路图:

PW6566  系列是使用 CMOS 技术开发的低压差,高精度 输出电压,低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管,因而压差低,能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路、短路保护电路。

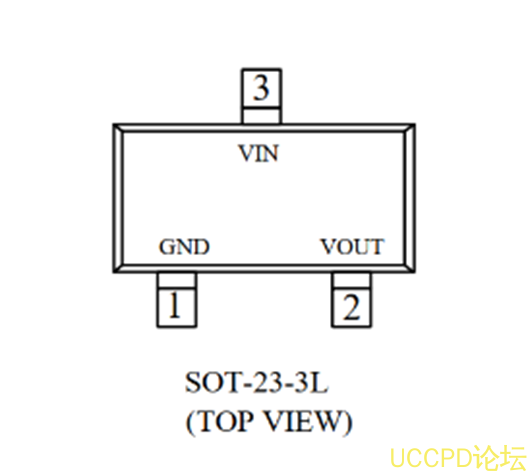

PW6566  系列采用 SOT-23-3L环保材质封装。.

PW6566 系统采用固定输出电压:3.3V,3V,2.8V,2.5V,1.8V,1.5V,1.2V等
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
