干电池升压芯片,大电流的

2020-12-11 11:26:00
夸克微
原创
612

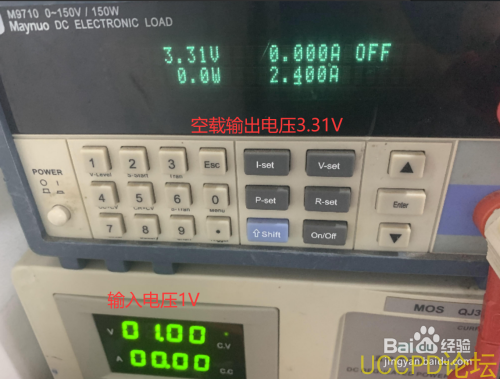

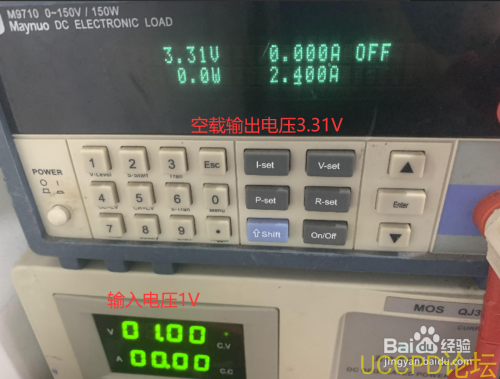

干电池为什么需要升压芯片?因为干电池 1.5V的电压太低了,很难满足于绝大部分电子模块或者单片机和电子产品的供电,和因为供电电压会因为电池电量减少而降低啊,那怎么办?就是需要干电池升压芯片 PW5100来稳压 3V3.3V或者 5V了。

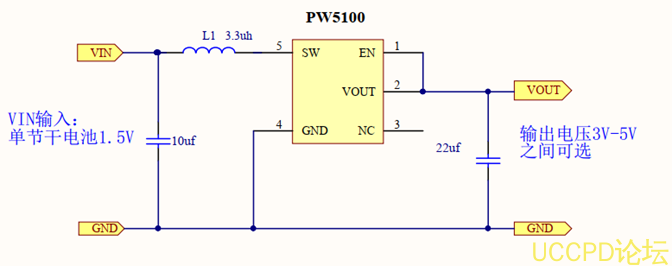

参考如 PW5100的干电池升压电路,电路不复杂,甚至简单,简洁。一个小电感, 2个电容,需要输出电流很小的应用,找个 0805的贴片电感,那电路就爽了。

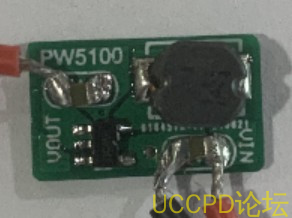

材料准备:

1,一个 PW5100升压 IC

2,一个 10uF的贴片陶瓷电容 :输入电容

3,一个 22uF的贴片陶瓷电容:输出电容

4,一个 3.3UH的贴片电感。电感大小可根据输出电流来决定,看电感的饱和电流,一般建议是实际电流的一倍起。
代理商:深圳市夸克微科技
郑先生 :13528458039
QQ 2867714804


干电池电量低,要待机时间长。所以对选择芯片就要了都是 uA级别,这是基本要求了。 PW5100的功耗一般是再 10uA。极低的状态下,如果输入电压高时,功耗还可以更低。
