产品概述
PW4065 是一款完整的单节锂电池充电器,带电池正负极反接保护、 输入电源正负极反接保护的芯片,兼容大小 3mA-600mA 充电电流。 PW4065 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为两档: 4.35V、 4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后,充电电流降至设定值 1/10, PW4065 将自动终止充电。
当输入电压(交流适配器或 USB 电源)被拿掉时, PW4065 自动进入一个低电流状态,电池漏电流在 1μA 以下。 PW4065 的其他特点包括电源自适应、 欠压闭锁、自动再充电和一个用于指示充电状态的引脚。

PW4065 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品.

产品特点
兼容 3mA-600mA 的可编程充电电流
VCC 输入端反接保护
锂电池正负极反接保护
适配器电源自适应
具有可在无过热危险的情况下实现充电速率最大化的热调节功能
带涓流、恒流、恒压控制
精度达到±1%的预设充电电压
最高输入可达 8.0V
自动再充电
一个充电状态开漏输出引脚
C/10 充电终止
待机模式下的供电电流为 65μA
软启动
应用范围
移动电话、 PDA
MP3、 MP4 播放器
充电宝、 便携式设备

代理商:深圳市夸克微科技
郑先生 :13528458039
QQ 2867714804

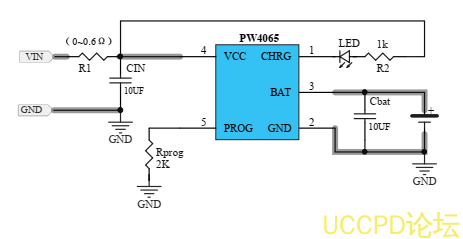

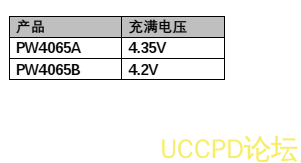

典型应用                                                                                                                                     选型

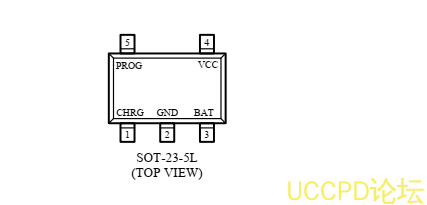

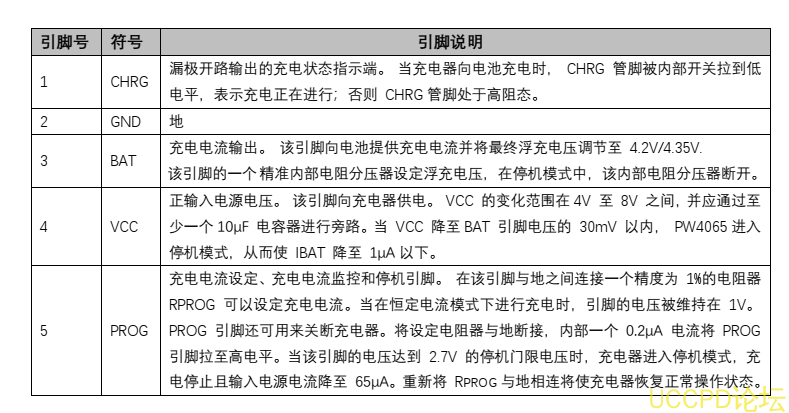

引脚配置 / 说明

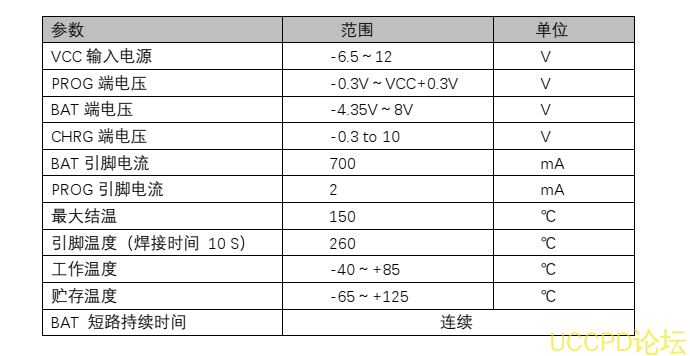

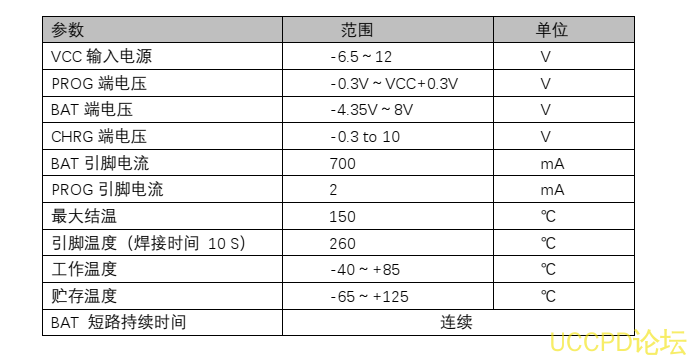

绝对最大额定值 ( Ta=25℃)

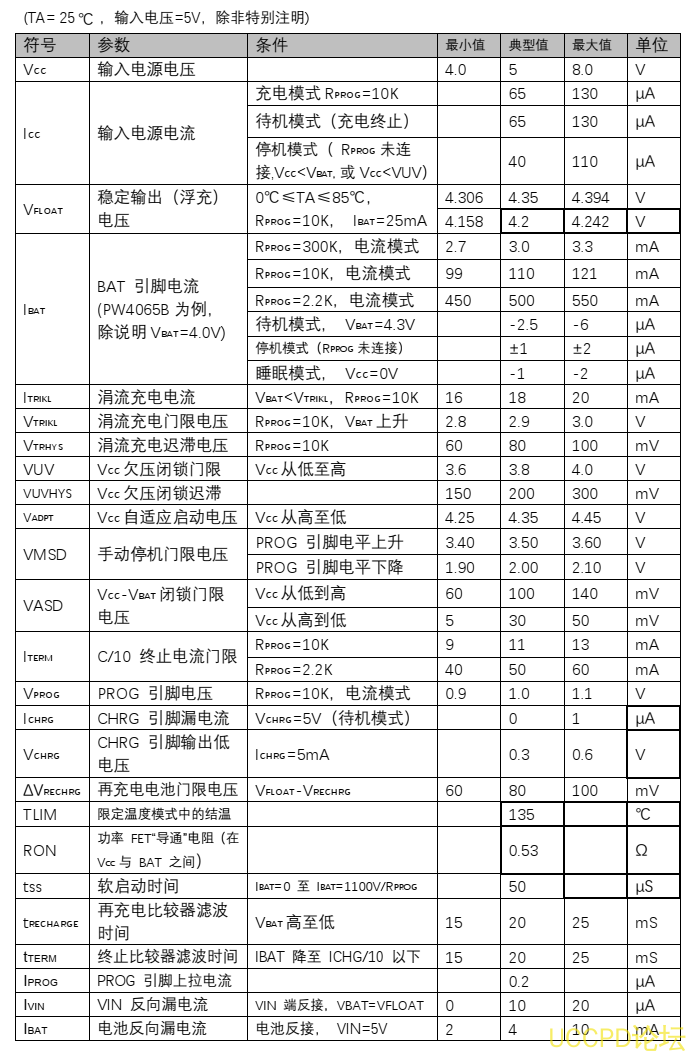

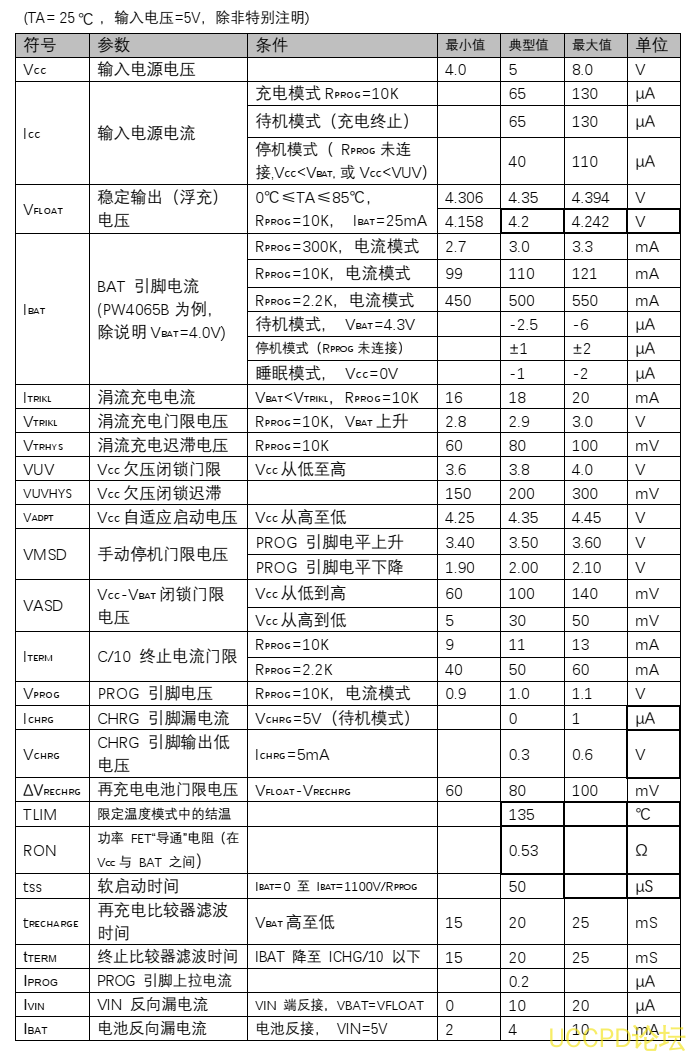

电气特性
