JD6621快速充电协议，带有PPS 控制器的USB-PD3.0
- 2021-01-14 15:16:00
- 夸克微 原创
- 1967
JD6621 是高度集成的 USB 供电（ PD ）控制器，支 持 USB PD 3.0 ，该 USB PD 3.0 具有针对 USB Type-C 下游接口（源）设计的可编程电源（ PPS ） 规范。 它监视 CC 引脚以检测 USB C 型连接 / 分离。 它能够提供 3.3V 至 21V 的输出电压。
此外， JD6621 集成了硬件超级充电协议（ SCP ）， 快 速 充 电 协 议 （ FCP ） 和 Qualcomm®Quick ChargeTM 2.0 / 3.0 / 3 + （ QC 2.0 / 3.0 / 3 + ） USB 接口。 它监视 USB D+ / D- 数据线，并根据不同 的受电设备自动调整输出电压。如果受电设备不支 持 USB PD 协议，则 JD6621 可以支持上述其他协 议。
JD6621 集成了双放大器，分别包含用于电压环路 和电流环路调节的参考电压，以在高精度控制应用 中提供恒定电压（ CV ）和恒定电流（ CC ）调节。
JD6621 集成了 100mW 开关，可为 E-mark 电缆提供 VCONN 电源，
特征
协议：
● 具有 PPS 规范的 USB Power Delivery 3.0 ， TID ： 3543
● 3.3V 至 21V 电源
● 100mW VCONN 功率（ 20mA ）
● VBUSC 和 VCONN 放电功能
● 支持 Qualcomm®Quick Charge 2.0 / 3 .0 / 3 +
● 支持快速充电协议（ FCP ）和超级充电协议（ SCP ）
● 支持 USB DCP ，在 D + 线上施加 2.7V ，在 D- 线上施 加 2.7V
● 根据 USB 电池充电规范（修订版 1.2 ）支持 USBDCP 将 D+ 线短路到 D- 线
其他：
● 支持 PDO 可选功能
● 多端口控制（ MPC ）应用
● 恒压恒流控制
● 过压保护
● 欠压保护
● 过流保护
● 过热保护
● 短路保护
● TQFN-20L （ 4 x 4 毫米）封装
应用领域
● 墙上适配器
● 车载充电器
● 电源板
● USB 电源输出端口
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
引脚分配

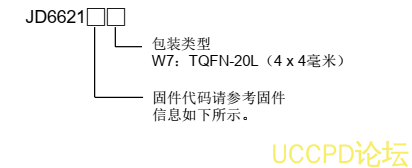

订购信息
W7封装：
TQFN-20L（
4毫米
x 4毫米）

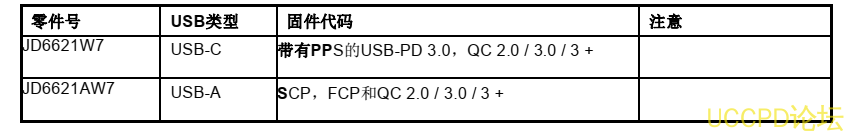

固件信息

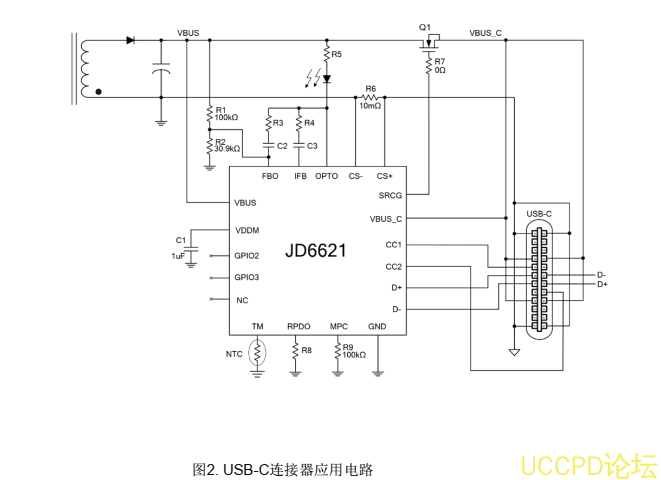

典型应用电路
