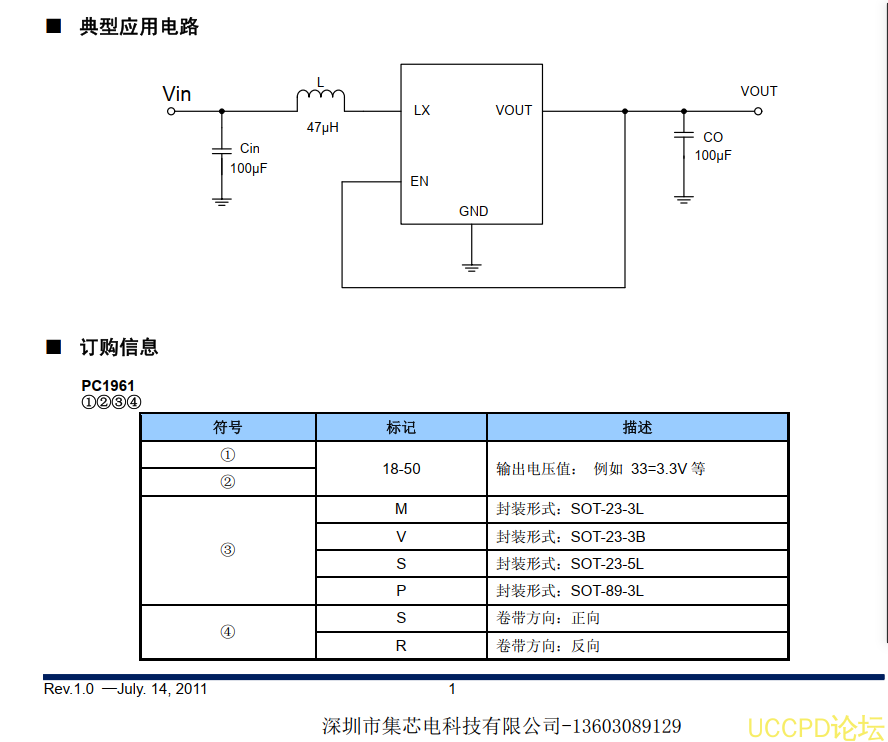

PC1961系列产品是一款低功耗高效率、低纹波、工作频率高的 PFM 控制升压 DC-DC 变换器。PC1961 系列产品仅需要3个外部元器,即可完成低输入的电池电压输入。用途1-3 个千电池的电子设备数码相机。电子词典 LED手电简、LED灯血压计、MP3、遥控玩具无线耳机、无线鼠标键盘、医疗器械防丢器、汽车防盗器、充电器 VCR、PDA 等手持电子设备典型应用电路.，产品特点最高效率：94% 最高工作频率：300KHz 低静态电流：15pA输出电压：1.8V~5.0v（步进0.1v)输出精度：正负2.5%输入电压：0.9V~6.5V低纹波，低噪声小体积封装封装SOT-23-3L/BSOT-23-5LSOT-89-3L

据报道，近来业界热议的特斯拉自主研发的新电池或将是干电池技术+超级电容的组合，而具体成分预计会在四月的特斯拉电池会议上进行说明，显然这一则讯息也点燃了市场投资者的瞩目热情。此外，据路透社报道，特斯拉正在美国弗里蒙特建造一条电池生产线试点，并自行设计了电池生产设备，而这或将是特斯拉首次生产自己的电池的起点。一般而言，超级电容器，又叫双电层电容器、电化学电容器，作为一种高效储能器件，具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点，广泛应用于国防军工、轨道交通、城市公交、起重机械势能回收、发电与智能电网、消费电子等领域，而在汽车行业的应用上，比起锂电池聚焦于新能源汽车的续航里程，超级电容对其产生积极的互补作用，即可以满足电动车的启动和加速性能，补偿峰值功率，且避免了电池大功率充放电，以有效延长电池的寿命。从市场行情来看，2012-2017年我国超级电容市场规模从16.3亿元，增至101亿元，年复合增长率为35%左右，2018年我国超级电容市场规模或达到120亿左右。值得注意的是，虽然超级电容具备一定的应用操作性，但随着国家补贴向纯电动方向的侧重，再加上相关应用企业受困于一定的成本门槛，超级电容应用发展便受到一定的压制，有所放缓，发挥空间有限，但基于特斯拉或将青睐于此，再加上随着补贴“退坡”的影响减弱，国产技术不断得到突破，超级电容或将在特斯拉的带动之下再次乘上风口，毕竟近来特斯拉这一行业龙头对该领域的布局还是较为重视的。而事实上，特斯拉对于自主研发电池可谓是谋划许久，2019年5月，特斯拉以估值2.18亿美元收购了超级电容和电池制造公司Maxwell，而成立于1965年的Maxwell主要从事生产和销售超级电容器、高压电容器，并专注于研发干电池电极，其产品广泛应用于客车、轨道交通、新能源、工业机械、电子等各个领域。“这些技术将对电池的成本和产量产生重大的影响...我们现在既能够以低成本启动大规模生产，又可以在生产过程中降低成本。”——马斯克具体而言，Maxwell的干电极技术能或将把电芯的能量密度提升至300Wh/kg以上，在未来或进一步增加至500Wh/kg，较大程度上提高电池应用的性能，而特斯拉自主研发生产的电池或将受到Maxwell的技术支撑。与此同时，特斯拉本身具备的市场份额或将为超级电容这一市场的扩容带来乐观的预期，众所周知，2019年特斯拉全年产量36.52万辆，同比增长43.49%，2019年全年交付36.77万辆，同比增长49.75%，其中，特斯拉Model 3、Model Y的国产化已为其汽车销量的走高带来积极助力，预计随着特斯拉弗里蒙特工厂Model Y 开始量产、上海超级工厂产能释放、欧洲工厂选址落地并开工建设，预计2020年特斯拉全球交付量或将达到50万辆，而这一上扬的趋势或将也为相关电容技术的制作商带来一定的市场增量。为进一步推动超级电容器的规模化应用，第十一届上海国际超级电容器产业展览会将于2020年8月26-28日在上海新国际博览中心举行。预计展示面积达15,000平方米，超过200家国内外参展商将在现场展示全产业链的新产品和新技术，超过35,000名专业观众和近百个参观团将莅临现场参观交流。

上一篇我们讲到了苹果的PD快充9V2A篇：PD快充充电协议-苹果9V2A快充篇。在早期苹果的第一款支持PD快充的手机：iphone8系列将近发布时，苹果就已经有了一款 USB C适配器29W。正确来说是：苹果14.5V 快充，因为接近15V，所以常规叫法15V快充如果你现在去苹果官网找的话，是找不到了，只能找到30W 的USB C适配器。外形两款是一模一样的。为什么要说这款29W的 USB C适配器呢，因为这款适配器的输出电压是特制的，不同于常规的适配器。所以后面苹果也是升级成了标准的30W适配器这款29W USB C适配器的输出电压是： 5V2.4A 和 14.5V 2A，两种输出电压功率模式使用这款29W的 USB C适配器充电，可为IPHONE 8系列，IPHONE X系列，IPHONE11系列，启动快充14.5V 2A模式，比我们常规的9V2A，电压更高。下图是我们使用IPHONE X进行充电的结果：14.7V 1.3A. 我们还连接了USB PD分析仪，企图能看下苹果的14.5V快充是如何通讯协议的，及其通讯的过程。结果如下：显示为 APPLE 公司私有协议。

关于USB type C的PD充电产品，空载无电压是正常的 USB type C不同于我们常规的 Micro B 和 TYPE A接口。要注意一点是，USB type C在电源端（充电器，充电宝），在电源的输出和TYPE C接口中间，加了一个MOS管，来做开关。这个是PD充电协议的需要。当手机连接上电源端时，手机通过 type c口的 CC通讯线跟电源端内部的PD充电协议芯片进行通讯作业。当通讯匹配成功后，电源端内部的PD充电协议芯片，将会导通MOS管，TYPE C口就能输出了。
