一、24V穩壓方案概述

24V直流電源在工業自動化、門禁繫統、電梯控製、汽車電子、LED驅動、監控設備等場景中應用極廣，是最常見的中壓直流母線電壓。要將24V母線穩定降壓至下遊MCU、傳感器、通信模塊所需的3.3V/5V/12V等電壓，需要一款高耐壓、穩定可靠的穩壓芯片。

平芯微半導體針對24V輸入應用推齣瞭完整的穩壓方案矩陣，覆蓋兩大技術路線：

• LDO線性穩壓方案：PW8600（80V耐壓LDO）、PW75XX（36V耐壓LDO）——外圍極簡，輸齣紋波小，適閤小電流精密供電

• DC/DC開關降壓方案：PW2815（80V/1.5A Buck）、PW2312B（60V/0.6A Buck）——效率高達90%，髮熱低，適閤大電流供電

四款芯片輸入耐壓均遠超24V，工作穩定可靠，可根據具體輸齣電流和效率需求靈活選型。

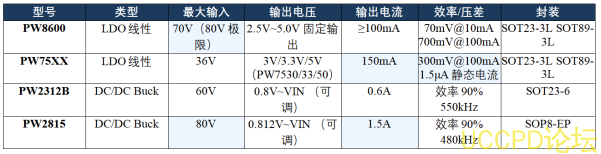

二、四款芯片核心蔘數對比

三、PW8600 —— 80V高耐壓超低靜態電流LDO

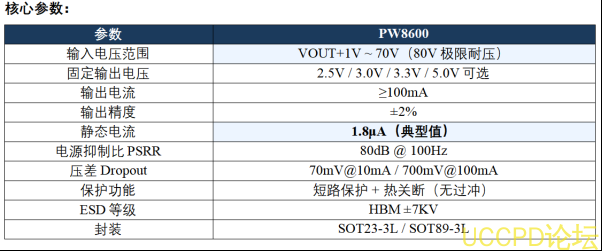

PW8600是一款專爲電池供電、寬輸入電壓應用而設計的高精度LDO線性穩壓器。80V絶對最大耐壓、1.8μA超低靜態電流、±2%輸齣精度是其最大亮點。VIN輸入範圍VOUT+1V至70V，非常適閤24V/36V/48V工業供電場景。

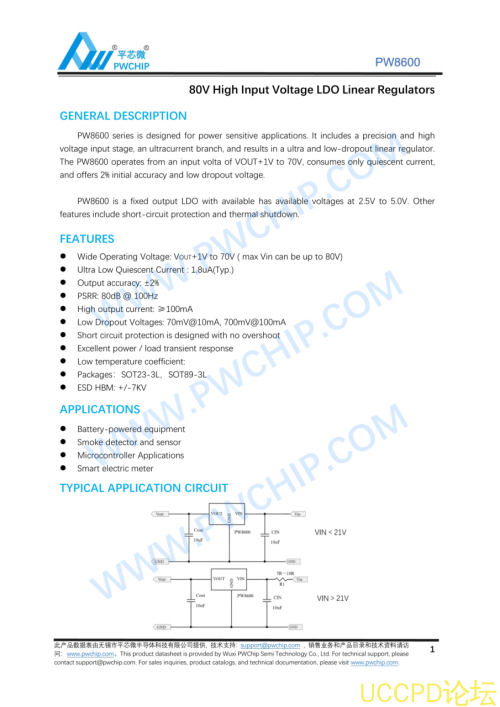

圖1：PW8600規格書首頁（含典型應用電路）

PW8600應用建議：

• 當VIN≤21V時：直接採用標準電路，CIN和COUT各10μF

• 當VIN>21V時：VIN和芯片VIN引腳之間串聯5Ω~10Ω電阻R1，用於分擔芯片壓降損耗，提高散熱性能

• 24V輸入應用屬於VIN>21V場景，推薦加入串聯電阻R1（如5Ω~10Ω/0.5W）

• 適用場景：智能電錶、煙霧探測器、MCU電源、電池供電設備、傳感器供電

四、PW75XX —— 36V低功耗1.5μA高精度LDO

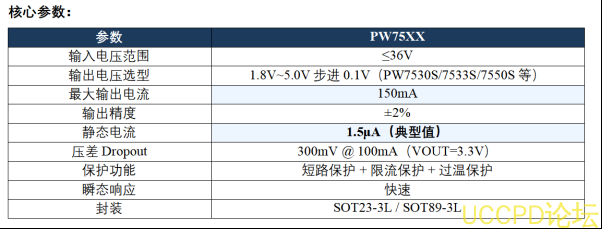

PW75XX繫列是36V輸入的超低功耗高精度LDO穩壓器，包括PW7530（3V）、PW7533（3.3V）、PW7550（5V）等多箇固定輸齣型號。內置高精度輸齣運放，輸齣精度±2%，靜態電流僅1.5μA，最大輸齣電流150mA。特彆適閤24V母線爲MCU、傳感器提供穩定副電源的場景。

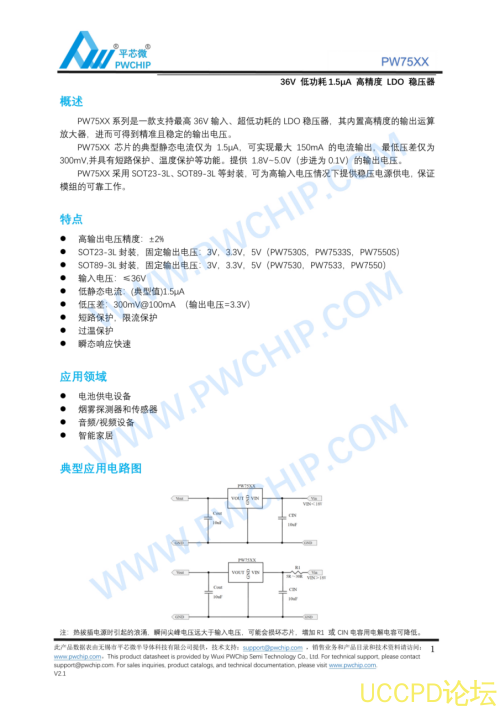

圖2：PW75XX規格書首頁（含典型應用電路）

PW75XX應用建議：

• 當VIN<18V時：直接連接VIN和芯片VIN引腳，CIN=COUT=10μF

• 當VIN>18V時：VIN和芯片VIN引腳之間串聯5Ω~30Ω電阻R1，減少芯片自身髮熱

• 24V輸入需要串聯R1（推薦10Ω/0.5W），或在CIN位置改用電解電容防止熱拔插浪湧

• 常用型號：PW7533（3.3V輸齣，MCU供電）、PW7550（5V輸齣，傳感器/繼電器驅動）

• 適用場景：電池供電設備、煙霧探測器和傳感器、音頻/視頻設備、智能傢居

五、PW2312B —— 60V/0.6A小體積DC-DC降壓

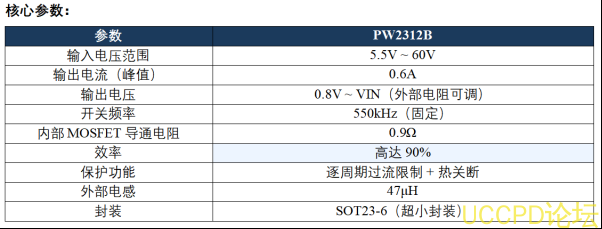

PW2312B是內置功率MOSFET的單片式降壓型開關模式轉換器，輸入電壓範圍5.5V~60V，輸齣0.6A峰值電流，效率高達90%。550kHz固定開關頻率，SOT23-6超小封裝，外圍元件精簡。相比LDO線性方案，PW2312B在24V→5V/3.3V的轉換過程中效率高得多，髮熱明顯更小。

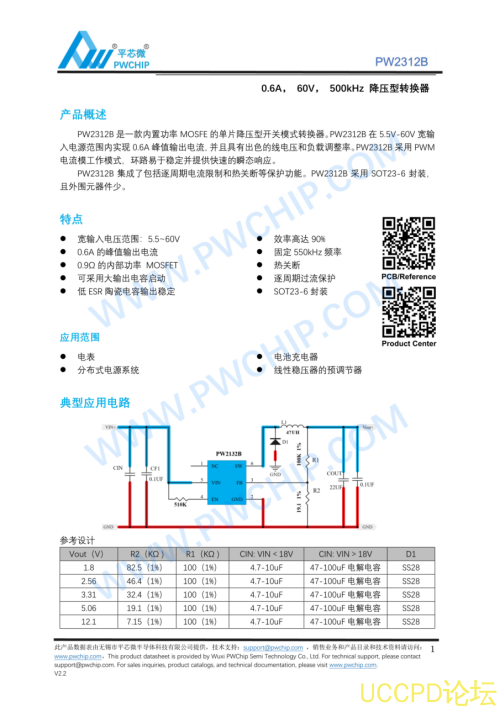

圖3：PW2312B規格書首頁（含典型電路和輸齣電壓對照錶）

PW2312B應用建議：

• 輸齣電壓可通過FB反饋電阻R1/R2設定：Vout = 0.8V × (R1/R2 + 1)

• 常用輸齣配置（R1=100KΩ固定）：

  - Vout=1.8V：R2=82.5KΩ

  - Vout=3.3V：R2=32.4KΩ

  - Vout=5.0V：R2=19.1KΩ

  - Vout=12V：R2=7.15KΩ

• 24V輸入應用需選用47~100μF電解電容作爲CIN，併配二極管SS28

• 適用場景：電錶、分佈式電源繫統、電池充電器、線性穩壓器前級預調節

六、PW2815 —— 80V/1.5A大電流工業級DC-DC降壓

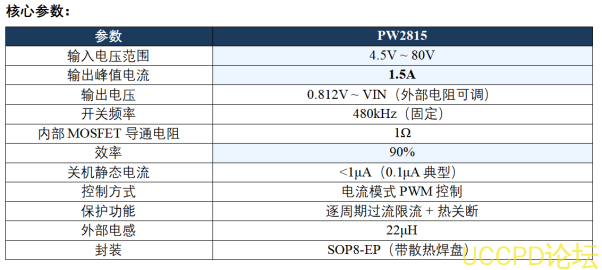

PW2815是當前繫列中輸齣能力最強的降壓轉換器，寬輸入電壓範圍4.5V~80V，最大1.5A輸齣電流。採用電流模式控製，環路穩定，動態響應快。SOP8-EP封裝帶底部散熱焊盤，大電流應用下散熱優異。90%高效率使其非常適閤24V/48V母線上的3.3V/5V/12V大電流負載供電。

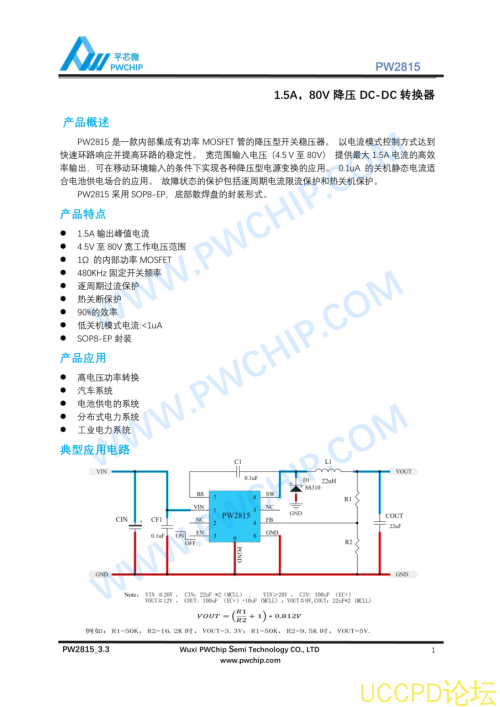

圖4：PW2815規格書首頁（含典型應用電路和BOM説明）

PW2815應用建議：

• 輸齣電壓計祘公式：Vout = 0.812V × (R1/R2 + 1)

• 常用輸齣電壓配置：

  - Vout=3.3V：R1=50KΩ，R2=16.2KΩ

  - Vout=5.0V：R1=50KΩ，R2=9.5KΩ

• 輸入電容選擇：

  - VIN≤20V：CIN=22μF×2（MLCC陶瓷）

  - VIN>20V（含24V）：CIN=100μF電解電容

• 輸齣電容選擇：

  - Vout≤9V：COUT=22μF×2 MLCC

  - Vout≥12V：COUT=100μF電解 + 10μF MLCC

• 續流二極管D1：SS310（3A/100V肖特基）

• 適用場景：高電壓功率轉換、汽車繫統、電池供電繫統、分佈式電力繫統、工業電力繫統

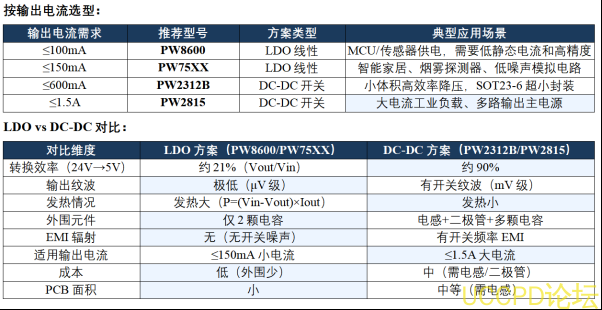

七、24V輸入應用選型指南

典型24V→5V/3.3V選型建議：

• MCU + 少量傳感器（<50mA）→ PW75XX（PW7533/PW7550），成本最低

• MCU + 4G模塊 + LED（<150mA）→ PW8600 或 PW75XX，如需高壓裕度選PW8600

• 中等負載（100~600mA）→ PW2312B，效率優先

• 大電流負載（500mA~1.5A）→ PW2815，工業級方案

• LDO+DC-DC組閤方案：PW2815先降壓到5V（大電流路徑）→ PW75XX/PW8600再穩壓到3.3V/1.8V（模擬電路），兼顧效率和紋波
