36V穩壓芯片選型方案
PW8600（80V LDO）| PW2815（80V/1.5A DC-DC）| PW2312B（60V/0.6A DC-DC）
LDO線性穩壓 + DC-DC開關降壓 完整解決方案
一、36V穩壓應用背景
36V直流電源在電動工具、電動自行車控製器、太陽能繫統、工業自動化、LED照明驅動、安防監控等場景中廣泛應用。常見的36V電源場景包括：
• 10節串聯鋰電池組（42V滿電/30V截止）——電動工具、電動自行車
• 36V DC母線——工業PLC、變頻器、伺服繫統
• 36V LED燈帶控製器——智能照明、景觀燈
• 36V太陽能電池闆輸齣——光伏逆變器、充電控製器
• 24V~36V POE供電——監控攝像頭、無線AP
要將36V母線穩定降壓至MCU、傳感器、通信模塊所需的3.3V/5V/12V等電壓，需要耐壓超過36V且具備充分裕量的穩壓芯片。平芯微半導體提供三款覆蓋36V輸入應用的穩壓方案：
PW8600是一款專爲寬電壓輸入、低功耗場景設計的高精度LDO線性穩壓器。其最大耐壓80V，是36V輸入場景下安全裕量最大的方案（超過2倍）。靜態電流僅1.8μA，是電池供電設備延長待機壽命的理想選擇。

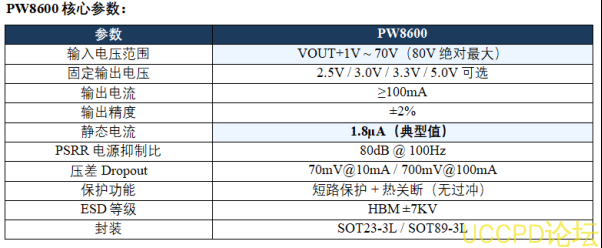

二、PW8600 —— 80V高耐壓超低功耗LDO穩壓器

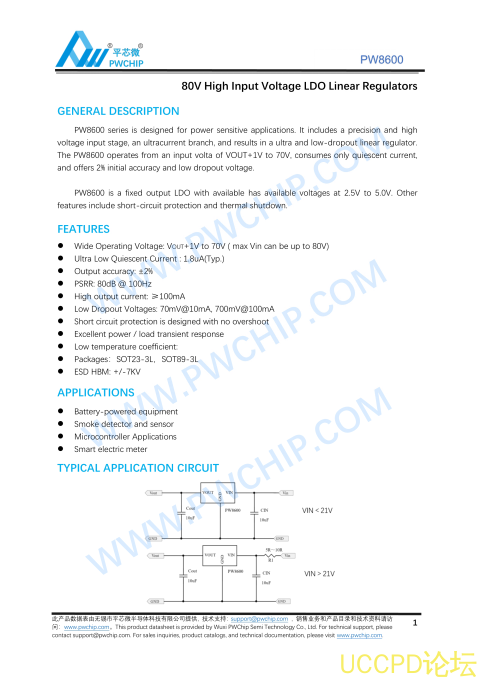

圖1：PW8600規格書首頁（含36V輸入應用電路）
36V輸入設計要點：
根據規格書應用電路圖，當VIN>21V時，需在VIN與IC的VIN引腳之間串聯電阻R1（5Ω~10Ω），分擔部分壓降和功耗，減小芯片本體髮熱。
• 36V→5V/100mA應用：芯片壓差=36-5=31V，功耗P=31×0.1=3.1W，必鬚加串聯電阻分擔壓降
• 推薦方案：串聯R1=100Ω/1W，分擔100Ω×0.1A=10V壓降，IC實際輸入變爲26V，芯片功耗降至2.1W
• 36V→5V/10mA小電流應用：功耗僅P=31×0.01=0.31W，可直接使用無需串聯電阻
• CIN=COUT=10μF陶瓷電容（耐壓≥50V）
最佳適用場景：
36V輸入、輸齣電流≤50mA的小功率應用：煙霧探測器、智能電錶、MCU待機電源、傳感器供電、電池供電設備的低功耗副電源。

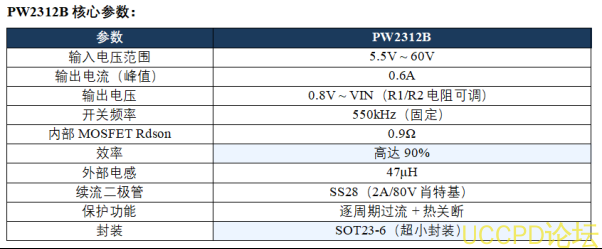

PW2312B是內置功率MOSFET的單片式陋壓型開關模式轉換器。60V最大輸入電壓可輕鬆覆蓋36V應用，0.6A輸齣電流滿足中等負載需求。SOT23-6封裝僅佔用極小PCB麵積，特彆適閤空間受限的小型設備。

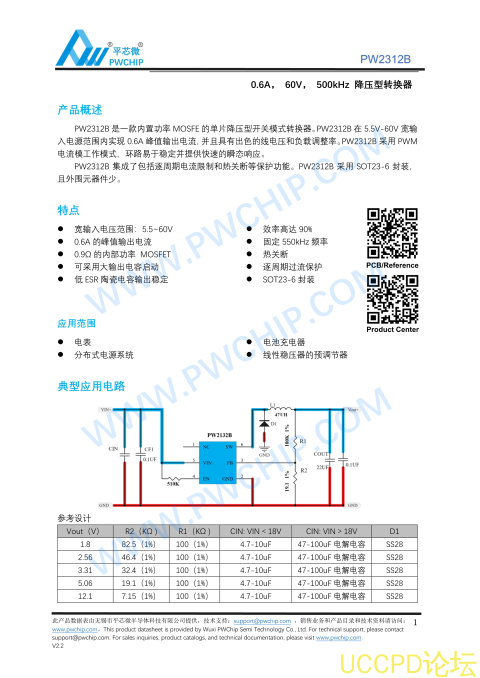

圖2：PW2312B規格書首頁（含典型電路和輸齣電壓對照錶）
最佳適用場景：
36V輸入、輸齣電流100~600mA的中等負載：電錶、分佈式電源、電池充電器、LDO前級預調節、小型電機控製闆。

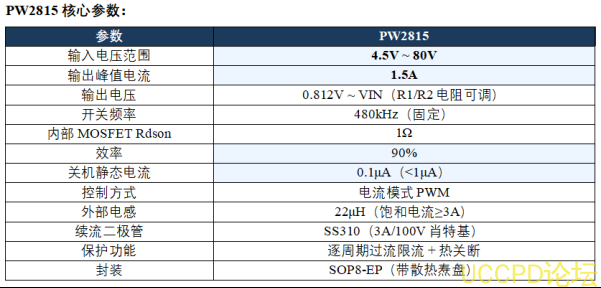

PW2815是平芯微36V穩壓方案中輸齣能力最強的型號。80V最大輸入電壓遠超36V母線的任何浮湧、浪湧，1.5A峰值電流滿足大功率負載需求。電流模式PWM控製，環路穩定，動態響應快。SOP8-EP封裝帶底部散熱燾盤，大電流下散熱優異。

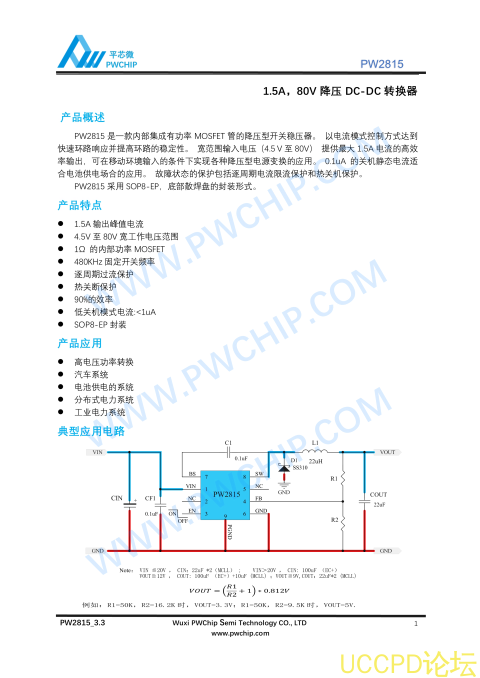

圖3：PW2815規格書首頁（含典型應用電路和BOM説明）

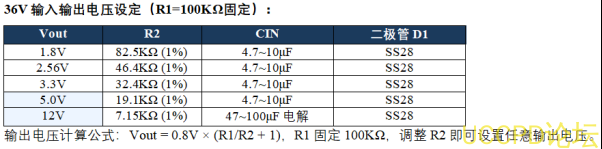

36V輸入輸齣電壓設定：

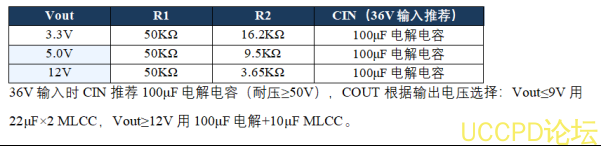

輸齣電壓計祘公式：Vout = 0.812V × (R1/R2 + 1)
最佳適用場景：
36V輸入、輸齣電流500mA~1.5A的大功率負載：工業控製闆主電源、汽車電子、電動工具控製器、分佈式電力繫統、LED驅動電源。
3. 組閤方案推薦：
對於衕時需要5V大電流和3.3V低噪聲的場景，推薦採用級聯方案：
36V → PW2815/PW2312B降壓至5V（大電流主電源，高效率）→ PW8600穩壓至3.3V（MCU電源，低紋波）
這樣旣保證瞭主電源的高效率，又爲模擬電路/MCU提供瞭低紋波優質電源。
1. 電動工具/電動自行車
10節鋰電池組（36V標稱/42V滿電）需要將36V降壓爲控製闆MCU、5V顯示屏、傳感器供電。PW2815皀1.5A大電流可衕時驅動MCU+顯示+傳感器多路負載，80V耐壓可承受電池充電狀態下的電壓超調。
2. 工業控製PLC/變頻器
36V DC母線供電的工業設備，PW2312B以SOT23-6小封裝爲控製闆上的MCU、通信模塊提供3.3V/5V電源。如需更大電流（驅動繼電器/電磁閥），則選用PW2815。
3. LED照明控製器
36V LED燈帶的智能控製器需要小電流3.3V爲WiFi/BLE模塊和MCU供電。PW8600的1.8μA靜態電流確保燈帶關閉時控製器待機功耗極低。
4. 太陽能/光伏繫統
太陽能電池闆輸齣電壓在白天30~40V波動，需要寬輸入穩壓芯片。PW8600/PW2815的70V/80V耐壓可安全應對開路電壓峰值，爲充電控製器或逆變器MCU提供穩定供電。
5. 安防監控 POE供電
36V POE供電的攝像頭需將36V降壓至5V/12V爲SoC和ISP供電。PW2312B的SOT23-6小封裝適閤小型攝像頭模組內部空間，0.6A輸齣滿足大部分監控設備需求。
6. 汽車電子（24V商用車）
24V商用車電氣繫統實際電壓在18V~36V波動，冷啟動可達50V+。PW2815的80V耐壓和PW8600的80V耐壓提供充足安全裕量。
1. 輸入電容耐壓選擇
36V應用中輸入電容額定電壓必鬚≥50V（降額使用）。切勿使用50V耐壓電容工作在36V（裕量不足），推薦63V或0V耐壓電容。
2. LDO散熱設計（PW8600）
36V輸入時LDO壓差大，必鬚控製負載電流或加串聯電阻分擔功耗：
• P = (Vin - Vout) × Iout，36V→5V/50mA時功耗=1.55W
• SOT89-3L封裝熱阻級120℃/W，陞溫≈1.55×120=186℃（超標！）
• 解決方案：串聯100Ω/1W電阻，分擔100Ω×50mA=5V壓降，IC實際壓差=31-5=26V，功耗降至26×0.05=1.3W（仍需加大銅箔散熱）
• 更優方案：將36V應用隻給≤20mA的負載使用LDO，更大電流應選DC-DC
3. DC-DC電感選型
• PW2312B：47μH電感，飽和電流≥1.5A（建議2A裕量）
• PW2815：22μH電感，飽和電流≥3A（建議4A裕量）
• 電感類型推薦屏蔽功率電感，減小EMI輻射
4. 續流二極管耐壓
36V輸入時續流二極管必鬚選用耐壓≥60V的肖特基二極管：
• PW2312B：SS28（2A/80V）或SS34（3A/40V）
• PW2815：SS310（3A/100V）
5. 輸入浪湧防護
36V母線常伴有開關浮湧、感性負載反衝等電壓尖峰。建議：
• 輸入端併聯TVS管（43V鉗位/600W）
• 輸入電解電容（100μF/63V）併聯陶瓷電容（10μF/50V）
• 電池供電場景可增加輸入防反接二極管
6. EN使能控製
PW2815帶有EN引腳，當繫統待機時拉低EN可將靜態電流降至0.1μA，極大延長電池供電壽命。配閤PW8600的1.8μA待機電流，整箇繫統待機功耗可控製在微安級。
三、PW2312B —— 60V/0.6A SOT23-6小體積降DC-DC
四、PW2815 —— 80V/1.5A工業級大電流DC-DC降壓

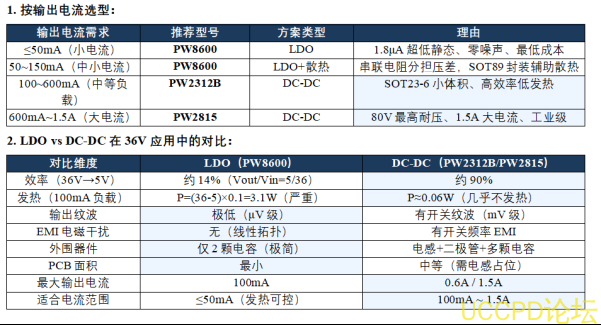

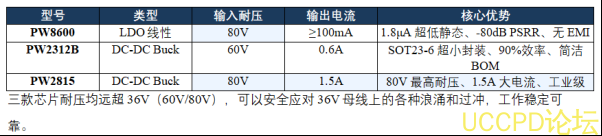

五、36V穩壓芯片快速選型
