50V降壓可調輸齣芯片，代理PW2558

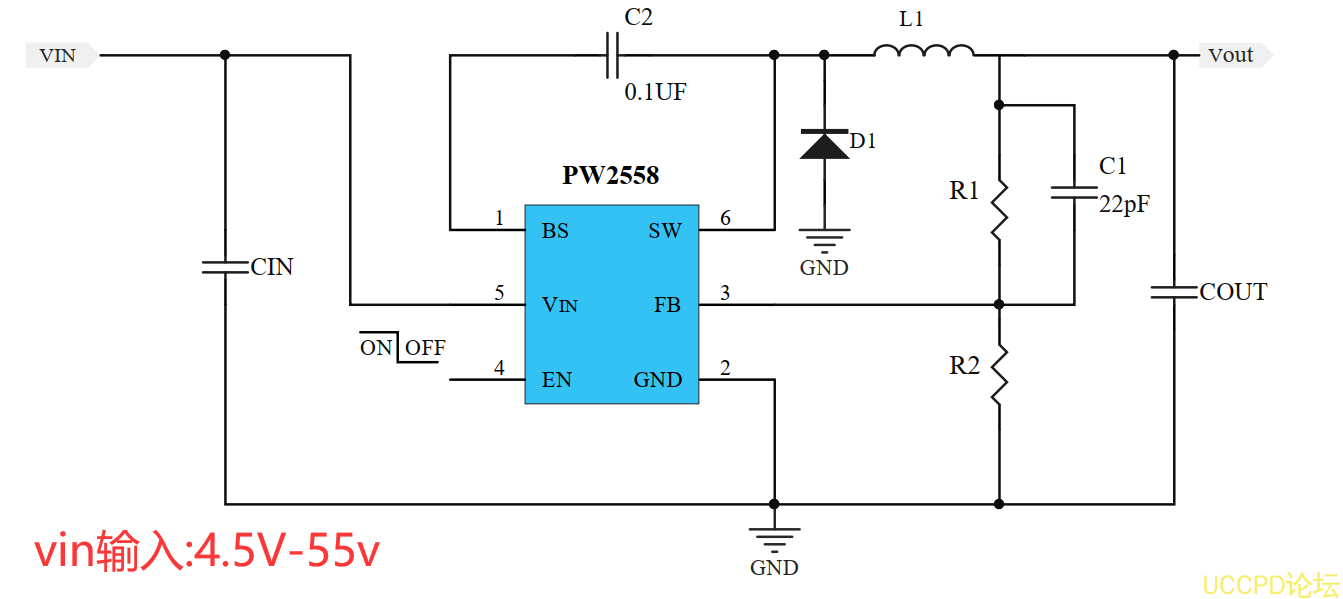

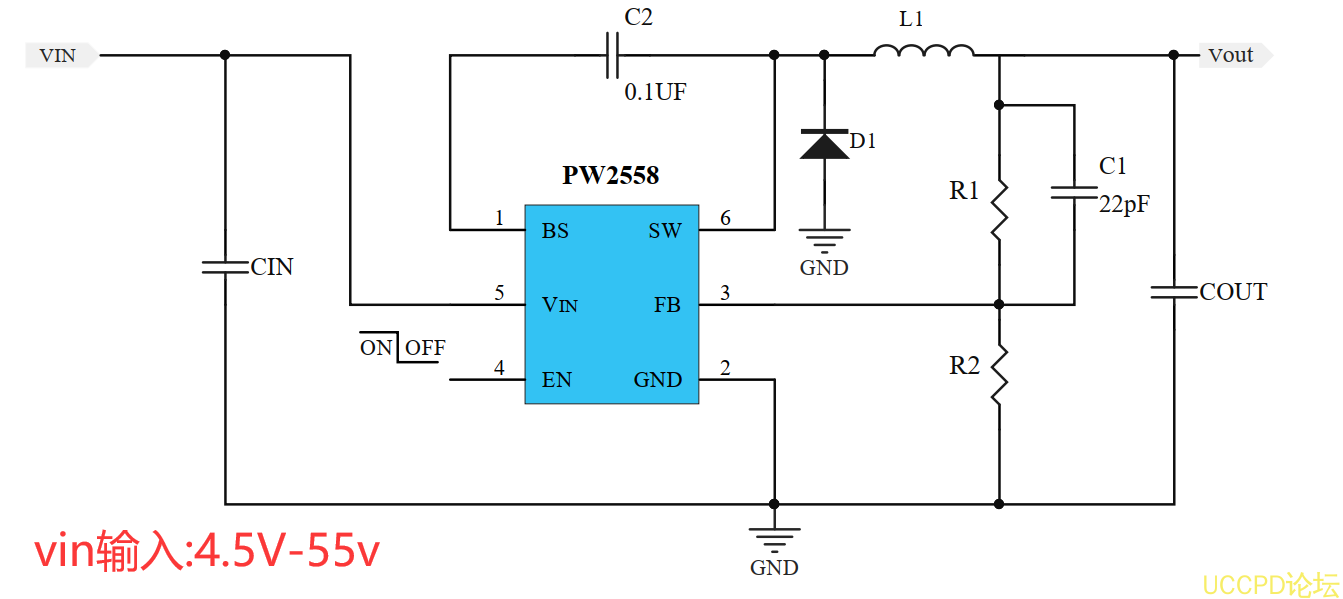

PW2558 在 4.5V 到 55V 的寬輸入電壓範圍內工作，併集成瞭帶有極低 RDS （ ON ）的主開關，以將傳導損耗降至最低。PW2558開髮瞭一種高效率的異步降壓 DC/DC調節器，能夠提供 0.8A的輸齣電流。該裝置採用電流模式自適應恆關斷時間控製。開關頻率爲 1.2MHz，輸齣電壓紋波小，外部電感和電容尺寸小。由於 PW2558集成度高，基於該集成電路的應用電路相當簡單。隻有輸入電容 CIN，輸齣電容 COUT，輸齣電感 L1和反饋電阻 R1和 R2纔需要選擇。

PW2558代理：深圳市誇剋微科技  鄭生  13528458039   QQ2867714804

PW2558輸入電容 CIN：

通過輸入電容器的紋波電流計祘如下：

爲瞭減少潛在的噪音問題，將一箇典型的 X5R或更高等級的陶瓷電容器放在離 IN和 GND引腳很近的地方。應註意盡量減少 CIN和 VIN/GND引腳形成的迴路麵積。在這種情況下，建議使用 10µF低 ESR陶瓷電容器。

PW2558輸齣電容器：

選擇輸齣電容器來處理輸齣紋波噪聲要求。在選擇電容器時，必鬚考慮穩態紋波和瞬態要求。對於大多數應用，大於 22µF電容的 X5R或更高級陶瓷電容器可以正常工作。必鬚考慮電容隨直流電壓的降低。

PW2558輸齣電感器 L：

在選擇這箇電感器時有幾箇考慮因素。

1、選擇電感以提供所需的紋波電流。建議選擇紋波電流爲最大輸齣電流的 40%左右。電感計祘如下：
