 JD6606S是一种集成的 USB电源 PD3.0协议控制器。符合华为快速充电协议( FCP),超级充电协议( SCP)和 QualcommQuick专为 USB设计的 Charge 2.0/3.0/3+技术 C型电源侧充电应用电源适配器、壁式充电器、电源板等。

   JD6606S监视 CC引脚以检测 USB Type-C连接 /分离。它能够提供输出电压为 5V20VJD6606S 实现 VBUS检测和 VBUSC

执行合规的解雇连接端口。保护功能包括过电压( VBUSD+/D-CC1/CC2)。此外, JD6606S还监视 USBD+/D-数据线并自动调整输出电压取决于不同的设备要求。它能提供输出电压 3.6伏到 20伏。

   JD6606S集成了双放大器参考电压包括提供电压环和电流环调节恒压( CV)和恒流( CC) 高精度控制应用中的调节。


JD6606S是一款集成 USB Power Delivery 3.0USB高压专用充电协议控制器,可用于高通的 QC 2.0/3.0/3+AFC、华为 FCP SCP、苹果等协议规范。 JD6606S 支持多款 快充协议,可以对大多数手持设备进行快速充电。它可以应用充电适配器、车载充电器、电源排插和其他 USB 输出功率设备。



USB Type-C/USB-PD协议

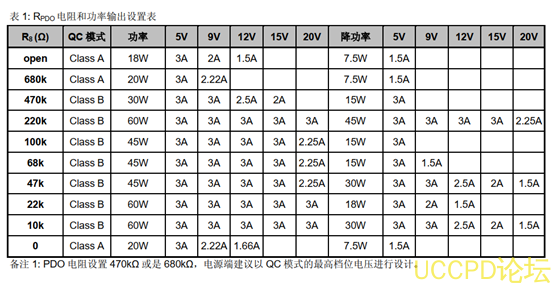

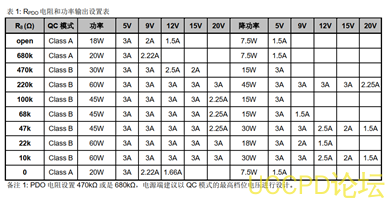

JD6606S用于 USB Type-C接口支持 Source角色,当 Sink设备连接时, JD6606S将会在 CC引脚上提供 3A电流能力。它支持 USB-PD 3.0和兼容 USB-PD 2.0协议,输出提供固定电压 5V/9V/12V/15V/20V,可通过一个外部电阻设置,选择 PDO电压 /电流文件位 (请参阅第二页的表 1.RPDO电阻和功率输出设置表 )。并支持苹果 20W充电规格 (9V/2.22A)能对最新苹果手机进行快充,亦可支持苹果专用无线充电盘充电。

  QC2.0/3.0/3+协议

JD6606S支持高通的 QC2.0/3.0/3+充电协议,可藉由表 1. RPDO电阻和功率输出设置表选择 Class AClass B的电压输出范围。 QC 2.0模式输出电压提供 A类规格 (5V/9V/12V) B类规格 (5V/9V/12V/20V)的电压选择, QC 3.0连续模式输出电压提供 A类规格 (3.6V12V) B类规格 (3.6V20V),电压调整每步阶电压 200mV QC 3.0+连续模式输出每步阶电压 20mV

  AFC/FCP/SCP协议

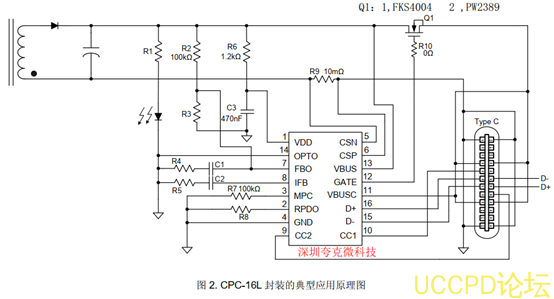

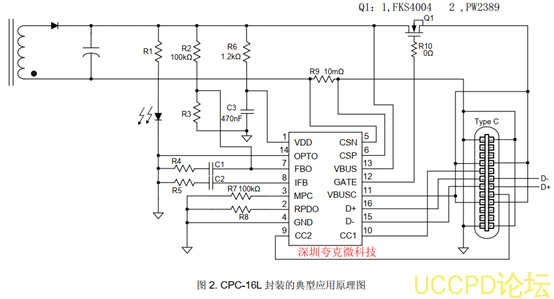

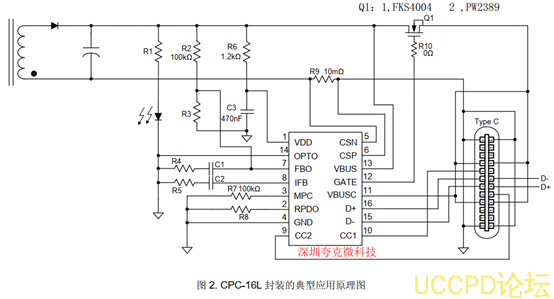

JD6606S支持 AFC充电协议,输出提供 5V/9V电压檔位。也支持华为的 FCP充电协议,输出提供 5V/9V/12V电压档位和支持 SCP充电协议,输出电压 /电流提供 4.5V/5A檔位。 OPTO/CC/CV功能 JD6606S内置 OPTO引脚连接环路补偿电路,用于驱动光耦合器的初级侧,控制电源功率的调整。可取代传统电压环路 TL431的控制。另支持恒流( CC /恒压( CV)调节功能。恒压( CV)调节透过电阻分压 R2/R3比值,在 FBO引脚上检测输出电压,并与 CV运算放大器的参考电压进行恒定电压调节控制。恒流( CC)调节透过电流检测电阻 Rsense检测输出电流,并与 CC运算放大器的参考电压进行恒定电流调节控制。如果输出电流低于允许的最大电流,输出电压将被调节到要求的电压。当输出电流超过允许的最大电流,输出电压下降,并且输出电流被限制在最大设定电流。

  VBUS/VBUSC检测电压及放电功能

VBUS/VBUSC引脚用于采样 USB Type-C接口上的 VBUS状态,监控 VBUS/VBUSC电压和泄放 VBUS/VBUSC上的能量,可以直接与 USB Type-C接口上的 VBUS连接。
