三节串联锂电池充电IC，2款芯片测试板充电测试
- 2020-11-30 13:35:00
- 夸克微 原创
- 3381
第一款三节串联锂电池充电 IC，电路图，充电测试：
PW4203是一款 4.5V-22V输入，最大 2A充电，支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。 PW4203集成了频率 800kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。
PW4203具有输入过压保护 24V，和低压启动保护 3.9V，还具有输出 VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。
PW4203还具有过时充电设定，通过 C1的电阻容值来编程充电时长，一旦超时， IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池，才回复正常充电。

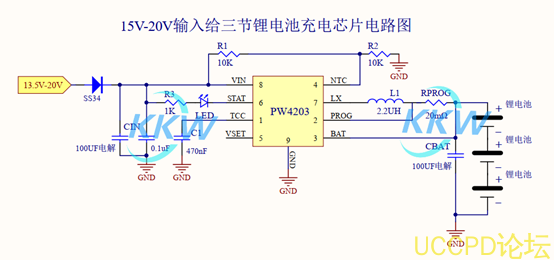

三节串联锂电池充电电路图：
三节串联锂电池充电测试板测试：

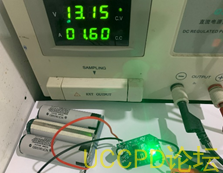

13V输入，

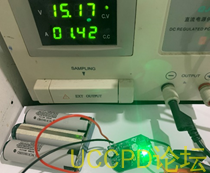

15V输入，
18V输入
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
第二款三节串联锂电池充电 IC，电路图，充电测试：
PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。 PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为 90%。
PW4053 输入电压为 5V，内置自适应自调节功能，可智能调节充电电流大小，防止负载过大的适配器输出，可匹配所有适配器。
三节串联锂电池充电电路图：

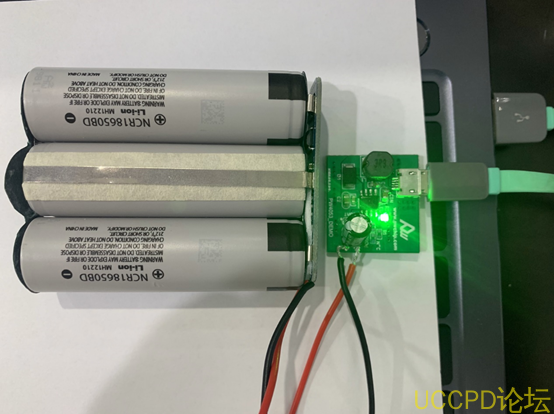

三节串联锂电池充电测试板测试：
使用笔记本电脑自带 USB口进行测试
同时，三节锂电池锂电池的输出电压范围是
9V-12.6V之间。我们需要转成
5V，
6V或者
3.3V等时，需要使用
LDO或者是
DC-DC降压电路了。
DC-DC
降压产品
输入电压
输出电压
输出电流
频率
封装
PW2058
2.0V～
6.0V
1V～
5V
0.8A
1.5MHz
SOT23-5
PW2051
2.5V～
5.5V
1V～
5V
1.5A
1.5MHz
SOT23-5
PW2052
2.5V～
5.5V
1V～
5V
2.0A
1.0 MHz
SOT23-5
PW2053
2.5V～
5.5V
1V～
5V
3.0A
1.0 MHz
SOT23-5
PW2162
4.5V～
16V
1V～
15V
2A
600KHZ
SOT23-6
PW2163
4.5V～
16V
1V～
15V
3A
600KHZ
SOT23-6
PW2205
4.5V～
30V
1V～
15V
5A
500KHZ
SOP8-EP
PW2312
4.0V～
30V
1V～
28V
1.2A
1.4 MHz
SOT23-6
PW2330
4.5V～
30V
1V～
28V
3A
500KHz
SOP8
LDO产品
输入电压
输出电压
输出电流
静态功耗
封装
PW6566
1.8V～
5.5V
1.2V1.5V,1.8V,2.0V,2.5,
.2.8V,3.0V,3.3V,5V
250mA
2uA
SOT23-3
PW6218
4V～
18V
3V,3.3V,5V
100MA
3uA
Sot23-3
PW6206
4.5V～
40V
3V,3.3V,5V
150MA
4.2uA
Sot23/89
PW8600
4.5V～
80V
3V,3.3V,5V
150MA
2 uA
Sot23-3
