iphone苹果20W的手机快充充电协议究竟是什么变化?

2020-08-31 13:07:00
技术管理员
原创
371

     相信电源圈的人都听过讨论过苹果20W充电器的事情了。说法也是海纳百川,今天小编也是来说说我个人的看法分享给大家参考。

    苹果18W的USB C充电器大家都知道,也是已经市场经常可见的了,高仿的也是已经竞争很激烈了。对于20W新的快充充电功率,和18W的USB C充电器后续的走向也是在摸索。



     首先,苹果USB C充电器的功率变化是有先例的,我就先给大家讲一下这个先例:30W USB C充电器和29W USB C充电器。

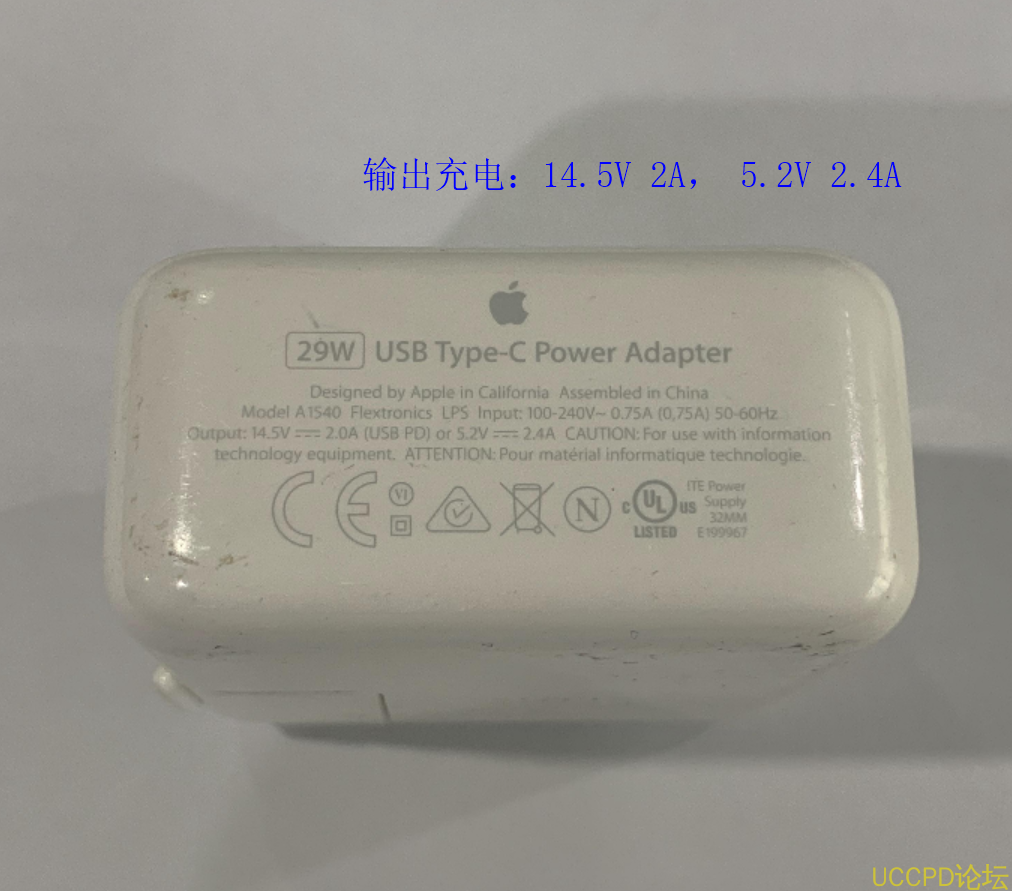

     29W的USB C充电器是什么时候出来的我不太记得了,但是是苹果出的最早的USB C充电器了。我自己手上就有一个,已经很久了。输出充电是:14.5V 2A 和5.2V 2.4A的规格。

iphone8及其以上的手机都有支持PD快充,所以我们有测试过,能开启14.5V 2A的快充充电模式。 我们常用的是苹果18W的USB C充电器,给IPHONE8及以上机型都是开其9V2A的快充充电模式,这个有的人不了解的会疑惑把,简单了解就是14.5V 2A这个是苹果定制的快充充电规格即可。两种苹果手机都可以。

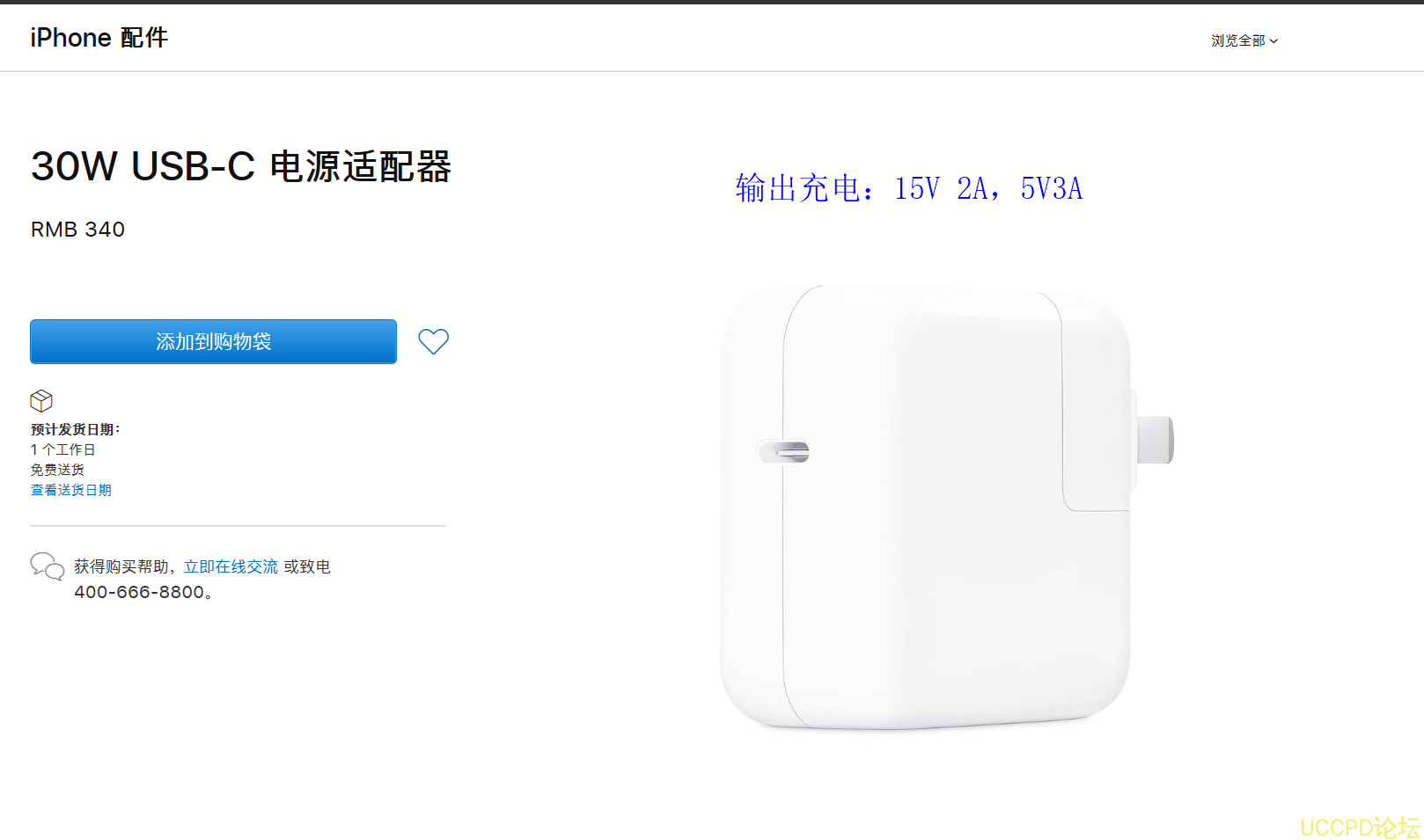

在29W的充电器出来后不久,就更新了30W的USB C充电器,如下图,在外形和内部电路来说变化不大,外形就更是一模一样了。





对比:

29W的USB C充电器是:14.5V 2A,5.2V2.4A, 30W的USB C充电器是15V2A ,5V3A;

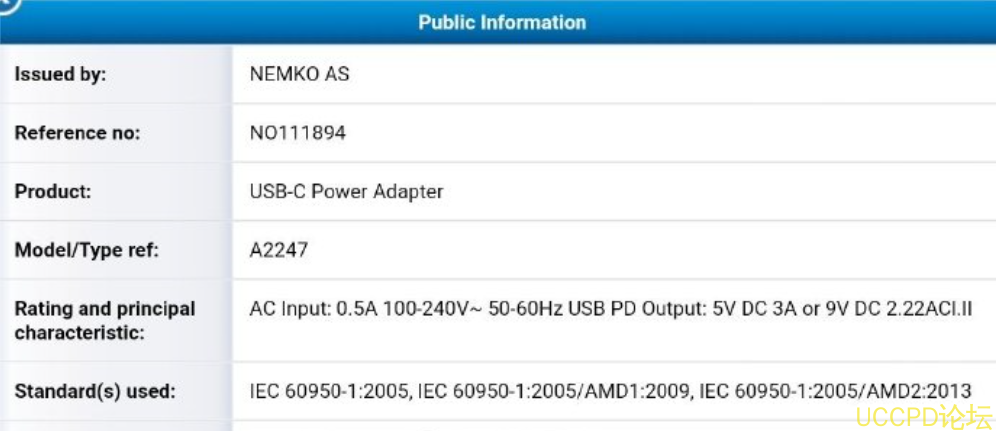

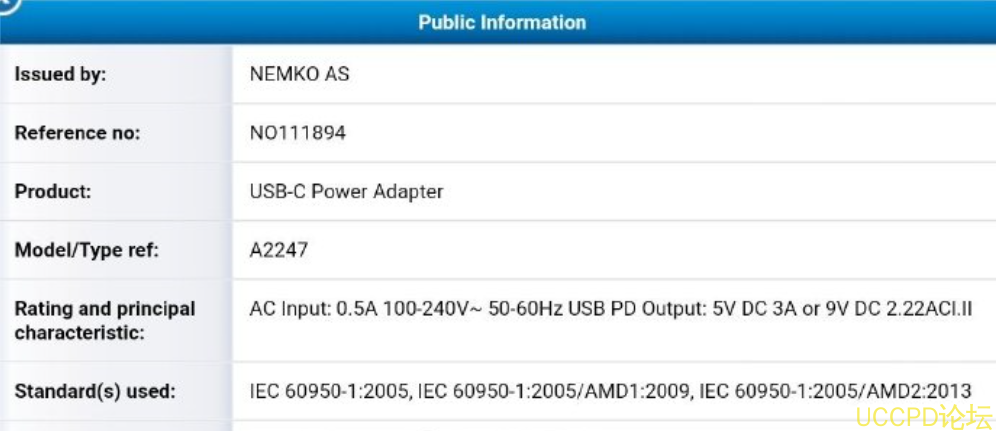

18W的USB C充电器是:9V 2A ,    5V3A,       20W的USB C充电器是9V,2.22A,5V3A。


对比下来,大家也是能看到很清楚的数据。综合来看20W快充充电器的出现,本质来说变化不大。至于苹果公司是为何更改就不清楚了。

值得一提是,现在苹果官网配件中,只有30W的USB C充电器在售卖,29W的USB C充电器苹果官网查不到了。18W的USB C充电器会不会也是走上29W的USB C充电器的下场就大家后续等苹果揭晓了。


18W和20W的充电器协议芯片:

如:台湾天钰的FP6606C芯片,是支持18W,在很多高仿苹果18W充电器中时常见到。

由于苹果20W和18W适配器充电,手机并无可供消费者提供识别的如充电图案或者显示。这就照成了很大的想象空间了。

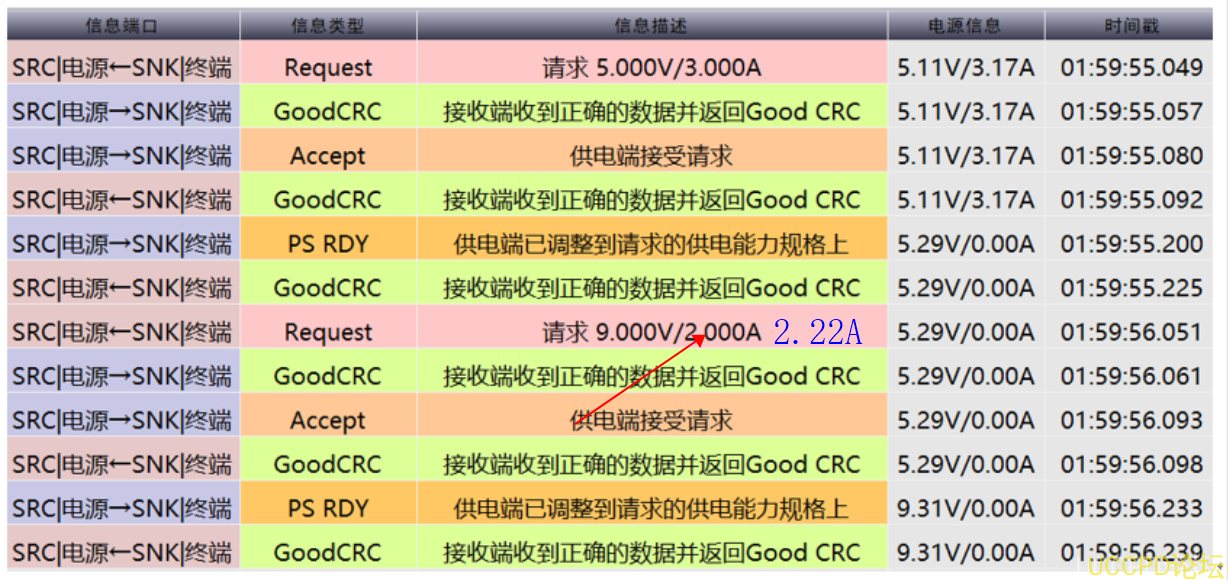

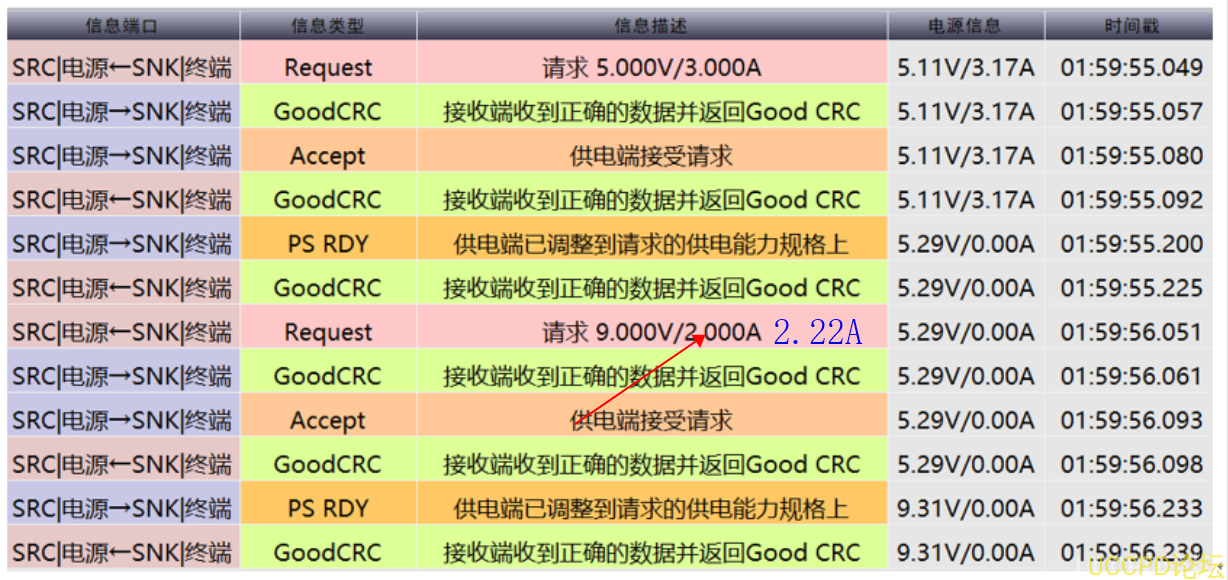

PD快充充电协议- 苹果9V2A快充

电源配件厂商可能会更在意苹果20W 快充协议是怎样的。由于目前还没上市,也是得等上市后拿到手验证才能分析。

预计验证结果也至少这样,9V2A,改成9V2.22A而已。 如果苹果20W快充,在充电时,没有像OPPO,华为那样得快充标志的话,其实20W还是18W的USB C充电器在给苹果充电时,不用仪器是无法辨别的,18W跟20W的功率2W之差,在充电时间上基本感觉不出来。
